RATIOPAC PRO 3/4U 44HP 275D 8SL
арт. 24579-604
RATIOPAC PRO 3/4U 44HP 275D 8SL
Описание

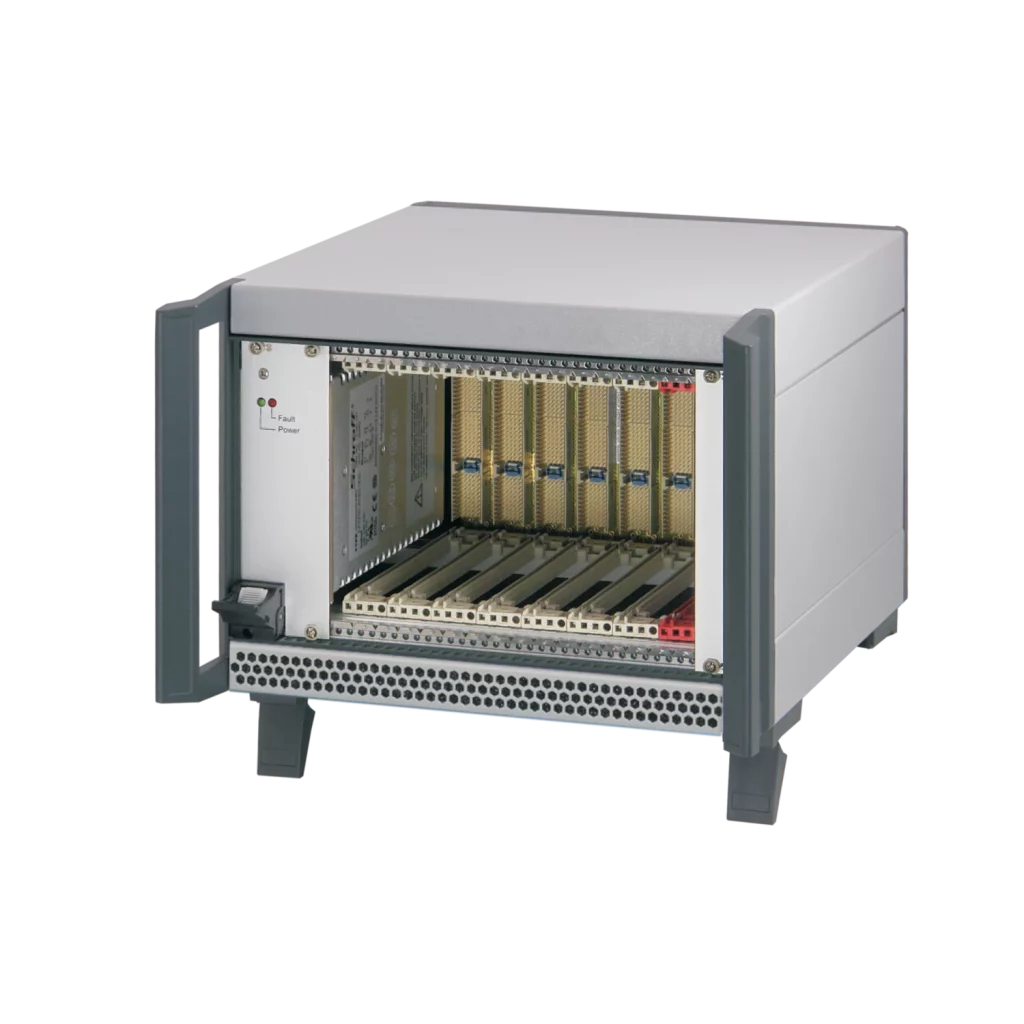

Настольное шасси CompactPCI с вертикальным каркасом для печатных плат на восемь плат 3 U, восемь плат RTM 3 U и одним сменным источником питания CompactPCI 3 U.
- Система соответствует IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11; объединительная плата соответствует PICMG 2.0 верс. 3,0
- Система с вертикальным каркасом для печатных плат. Фронтальная плата: 3 U, глубина 160 мм; Задняя панель ввода-вывода: 3 U, глубина 80 мм .
- Объединительная плата с 8 слотами, 3 U, 32-битная, системный слот справа; Допускается использование ЦП шириной 8 HP .
- Отвод тепла осуществляется двумя радиальными вентиляторами, воздушный поток спереди назад
- 19" блок питания, 250 Вт, 3 U, 8 HP
Характеристики изделия
Дополнительные сведения об изделии
Модифицированные системы доступны по запросу.
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | RatiopacPRO-воздушный кейс, RAL 9006, экранированный, перфорированные отверстия для впуска/выпуска воздуха спереди и сзади; передние ручки RAL 7016 | 1 | |
| 2 | Передний паз; направляющие IEEE, вкл. ESD-зажимы (ESD-зажимы установлены на нижней передней части), для вертикальных плит (3 U, глубина 160 мм) | 8 | |
| 3 | Задний слот; направляющие IEEE, вкл. ESD-зажимы (ESD-зажимы установлены снизу), для вертикальных задних плат ввода/вывода (3 U, глубина 80 мм) | 8 | |
| 4 | Задняя панель для 3 U плат; 8 слотов, 32 бита (артикул 23006-818); системный слот справа, 4 HP (можно использовать процессор шириной 8 HP) | 1 | |
| 5 | Панель питания, 3 U, 8 HP с разъемом 1 x P47 | 1 | |
| 6 | 19" совместимый блок питания, 300 Вт (3 U, 8 HP; артикул 13100-143) | 1 | |
| 7 | Модуль ввода переменного тока, 3 U, 8 HP; сетевой фильтр переменного тока, 110 … 250 ВАТТ, 50 … 60 Гц, макс. ток 10 A | 1 | |
| 8 | Радиальный вентилятор, 36 м3/ч каждый, свободный обдув | 2 | |
| 9 | Передняя панель, фронтальная, 3 U, 4 HP, съемная, для расширения системного слота до 8 HP | 1 | |
| 10 | Передняя панель, задняя панель, 3 U, 4 HP | 1 | |
| 11 | Жгут кабелей для подключения всех компонентов системы | 1 |
Ресурсы
Руководство по установке / Инструкция
User Manual - CompactPCI System
4 U
8 slot
44 HP
with rear I/O
