SUBR CPCI 6U 8SLOT
арт. 24579-030
СУБР CPCI 6U 8СЛОТ
Описание

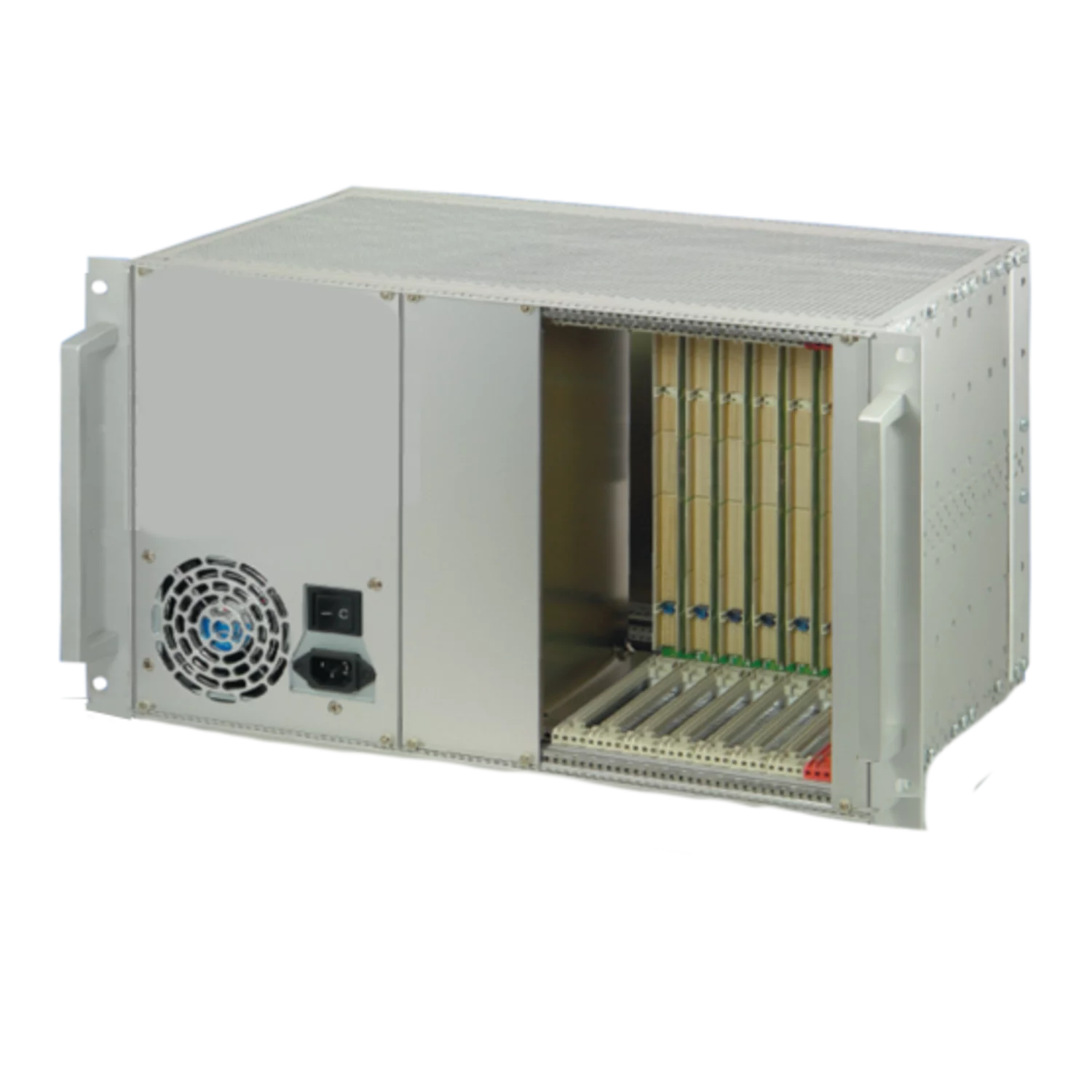

Безвентиляторная система CompactPCI 6 U с вертикальным каркасом для печатных плат на восемь плат 6 U и восемь плат RTM. Встроенный источник питания ATX.
- Система соответствует IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11; объединительная плата соответствует PICMG 2.0 верс. 3,0
- Система с вертикальным каркасом для печатных плат. Фронтальная плата: 6 U, глубина 160 мм; Задняя панель ввода-вывода: 6 U, глубина 80 мм .
- Объединительная плата с 8 слотами, 6 U, 64-разрядная, Системный слот справа, Допускается использование ЦП шириной 8 HP
- Отвод тепла путем конвекции, снизу вверх
- Блок питания ATX, 300 Вт
- Возможность установки DVD-дисковода высотой 5,25"
Характеристики изделия
Дополнительные сведения об изделии
Модифицированные системы доступны по запросу.
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Экранированное 19" шасси, Al; перфорированная верхняя крышка и опорная плита; 2 передние ручки | 1 | |
| 2 | Передний паз; направляющие IEEE, вкл. ESD-зажимы (ESD-зажимы установлены на нижней передней части), для вертикальных плит (6 U, глубина 160 мм) | 8 | |
| 3 | Задний слот; направляющие IEEE, вкл. ESD-зажимы (ESD-зажимы установлены снизу), для вертикальных задних плат ввода/вывода (6 U, глубина 80 мм) | 8 | |
| 4 | Задняя панель для 6 U-плат; 8 слотов, 64 бита (артикул 23006-868); системный слот справа, 4 HP (можно использовать процессор шириной 8 HP) | 1 | |
| 5 | Блок питания ATX, 300 Вт, 32 HP, широкий диапазон входного сигнала 100 … 240 В переменного тока (3,3 В/28 А, 5 В/35 А, 12 В/22 А, -12 В/0,8 А); входной модуль переменного тока IEC с розеткой; сетевой выключатель; вентилятор | 1 | |
| 6 | Передняя панель, фронтальная, 6 U, 16 HP | 1 | |
| 7 | Передняя панель, фронтальная, 6 U, 4 HP, съемная, для расширения системного слота до 8 HP | 1 | |
| 8 | Передняя панель, задняя панель, 6 U, 4 HP | 1 | |
| 9 | Передняя панель, задняя панель, 6 U, 48 HP | 1 | |
| 10 | Жгут кабелей для подключения всех компонентов системы | 1 |
