SUBR PRO H 6U 84HP 355D SL

арт. 24563-474

Запрос

Описание

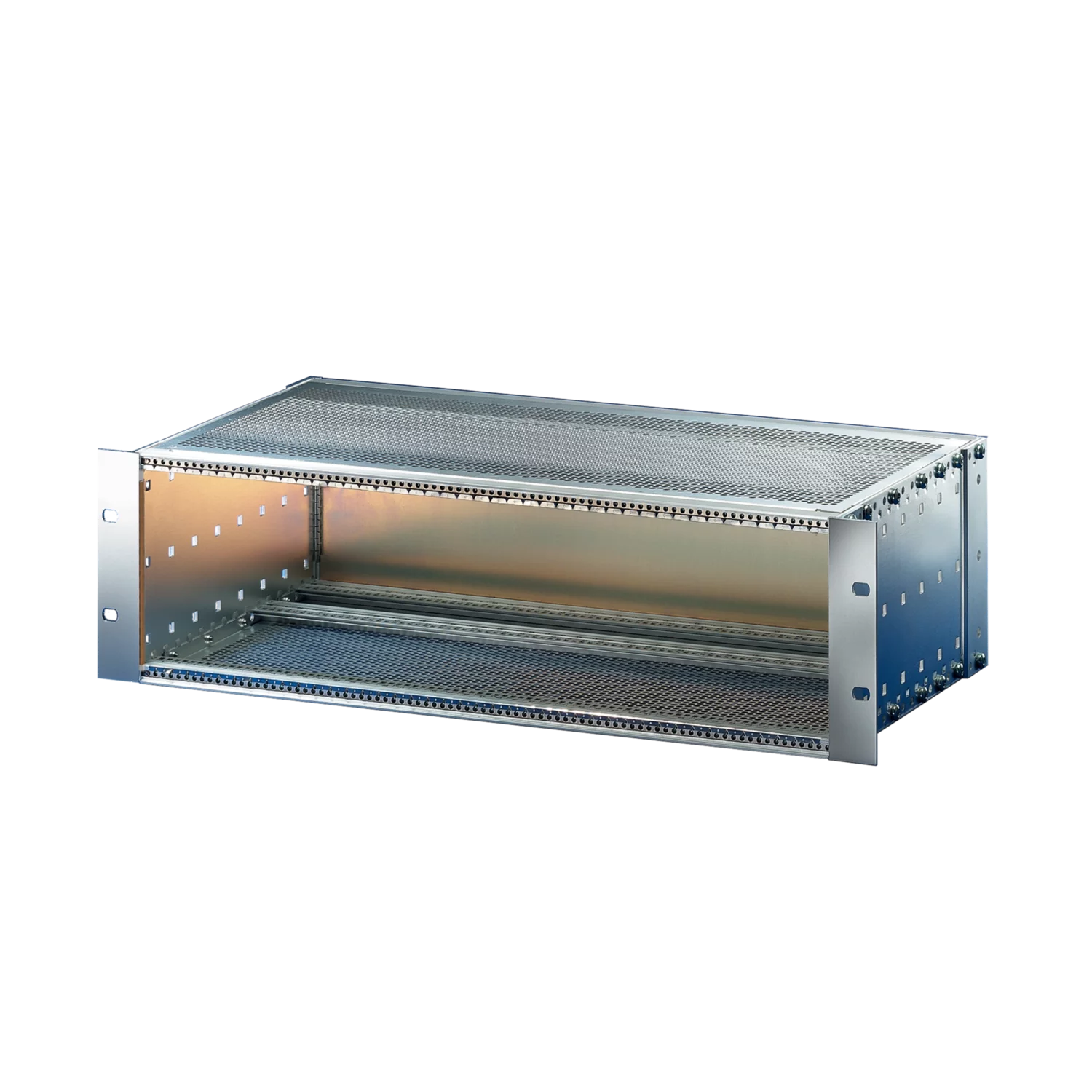

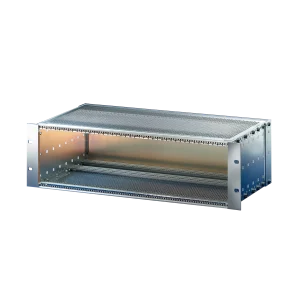

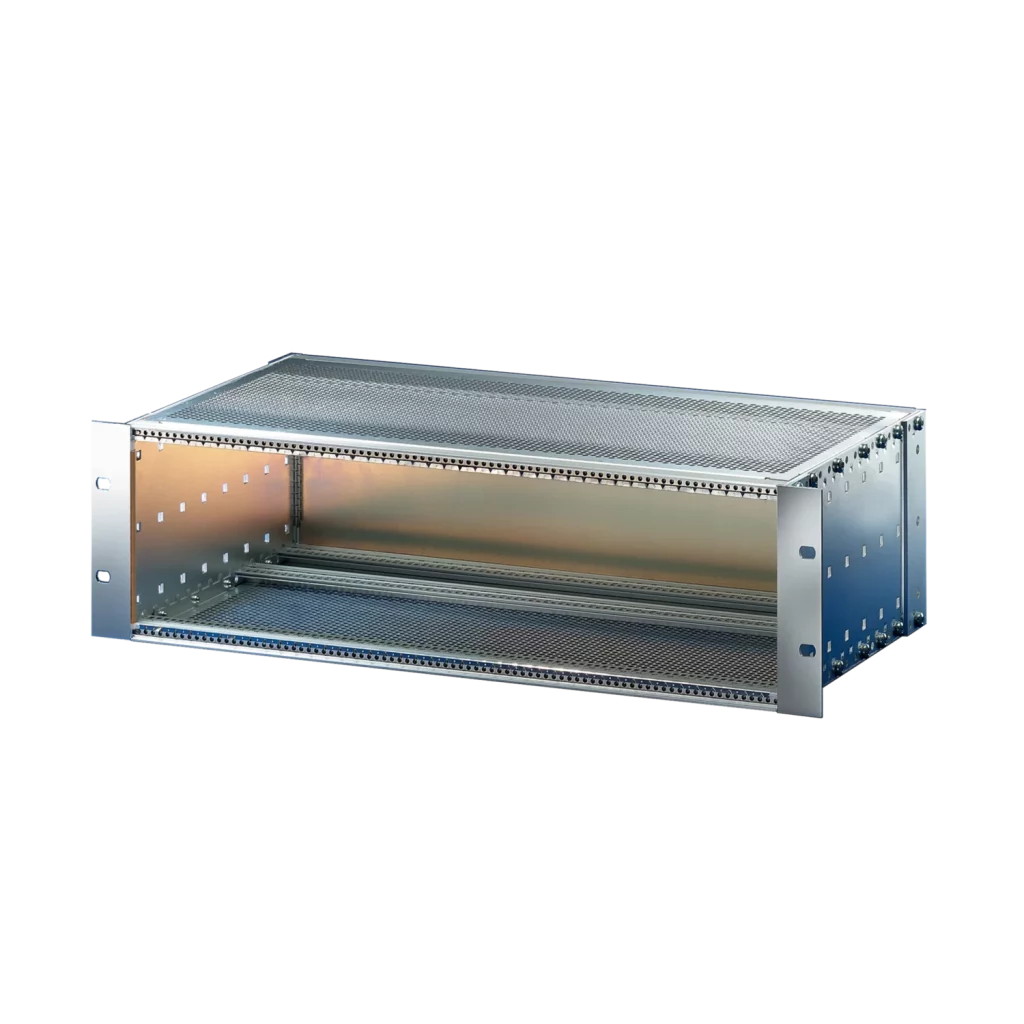

Блочный каркас с ЭМС-экранированием для монтажа объединительной платы, типа H "heavy" с приштампованными боковыми стенками.

Блочный каркас с боковой стенкой типа H ("тяжелый"), 19" кронштейн надежно закреплен на боковой стенке (холодносварное соединение Tox)
Доступны модификации, включающие вырезы, различные варианты отделки или размеры
Поставляется в компактной плоской упаковке
Алюминиевая конструкция

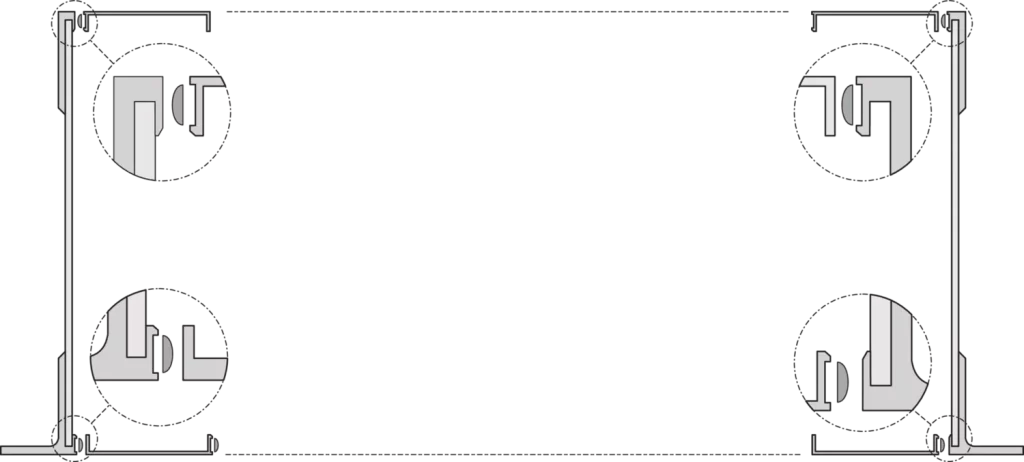

Горизонтальный рельс типа H "heavy

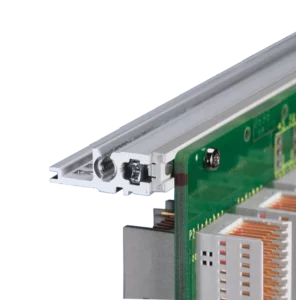

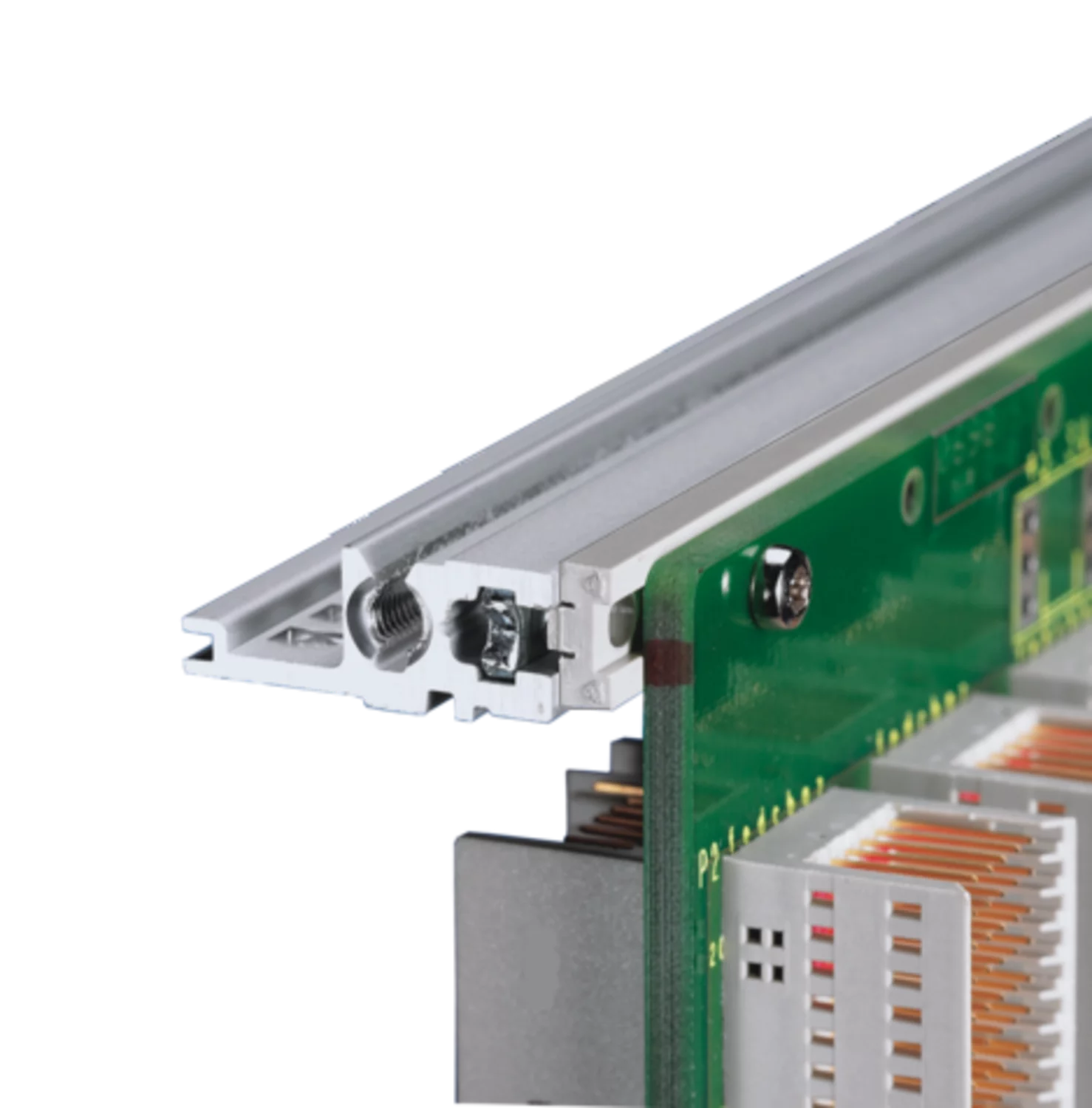

Задний горизонтальный рельс для монтажа объединительной платы с изолирующей полосой
ЭМС экранирующее действие 40 дБ при 1 ГГц, 30 дБ при 2 ГГц, при условии, что передняя часть закрыта экранированными передними панелями, (по VG 95373, часть 15)
Внутренние и внешние размеры соответствуют IEC 60297-3-100, -101, IEEE 1101.1
Протокол испытаний на устойчивость к ударным нагрузкам и вибрации: немецкие железнодорожные стандарты BN 411002, BN 411003
IP 20 в соответствии с IEC 60529

Читать подробнее Читать меньше

Характеристики изделия

Data Copied

Metric
|

Imperial

Дополнительные сведения об изделии

Индивидуальная конфигурация: широкий выбор вариантов по высоте, ширине и глубине; направляющие для самых разных применений; выбор вариантов внутреннего оснащения, принадлежностей и монтажного материала.

Сертификаты

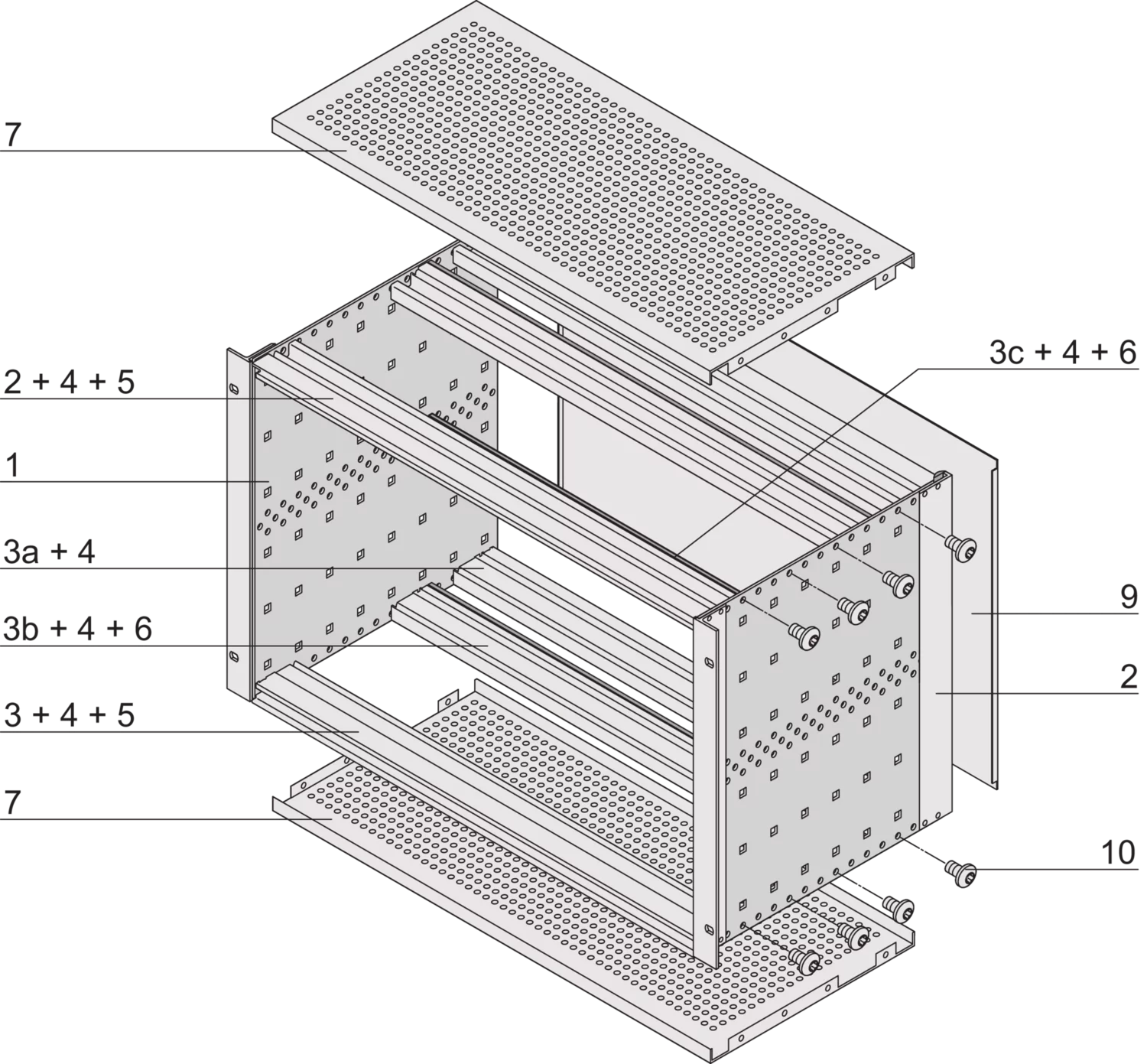

Комплектность поставки

Поставка данного товара включает в себя следующие товары:

Item	Описание	Количество
1	Боковая панель тип H, Al, 2 мм, пассивированная, с 19" опорным кронштейном (токс-холодная сварка); для ЭМС текстильная прокладка	2
2	Задний угловой профиль для герметизации ЭМС (текстиль)	2
3	Передняя горизонтальная направляющая (H-KD)	2
3a	Задняя горизонтальная направляющая (H-KD)	2
3b	Задняя горизонтальная направляющая (H-ST)	2
3c	Центр задней горизонтальной направляющей (H-ST)	1
4	Резьбовая вставка (предварительно установленная)	8
5	Перфорированная лента (предварительно смонтированная)	2
6	Изоляционная лента (предварительно установленная)	4
7	Защитная пластина ЭМС	2
8	Прокладочный материал ЭМС (предварительно установленный)	1
9	Задняя панель ЭМС	1
10	Комплект крепежных материалов, руководство пользователя	1
