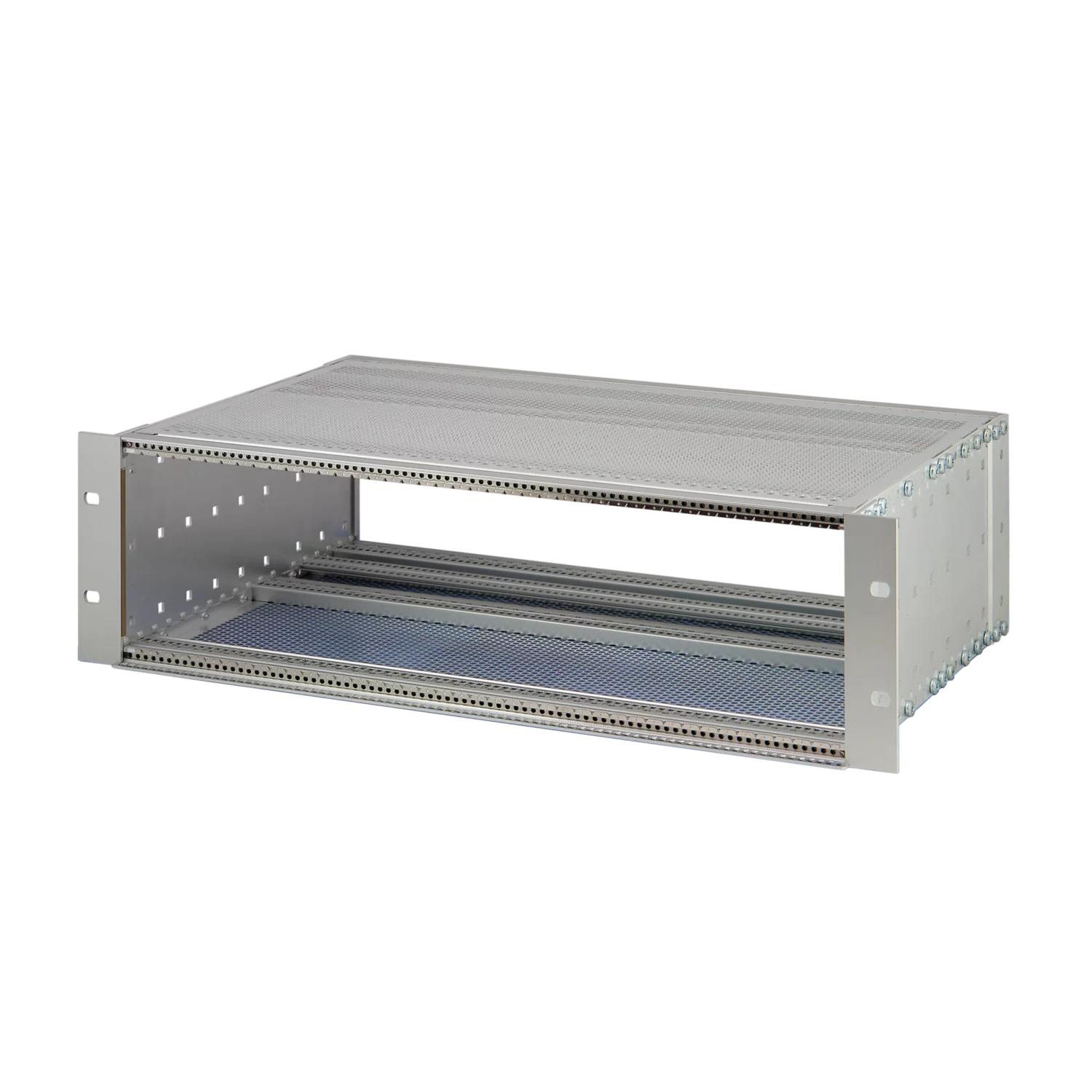

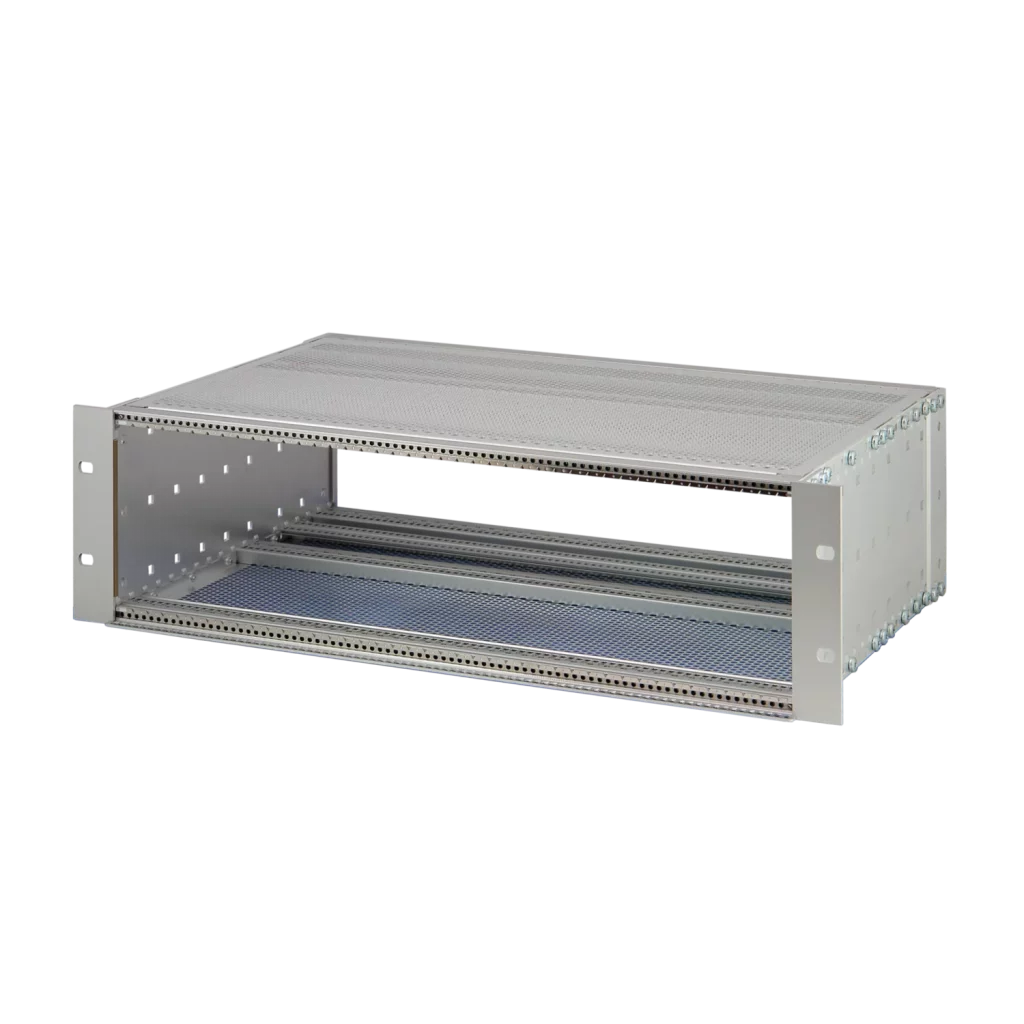

SUBR PRO F 6U 84HP 275D, CPCI, REAR I/O

арт. 24563-457

SUBR PRO F 6U 84HP 275D, CPCI, ЗАДНИЙ ВВОД/ВЫВОД

Запрос

Описание

Блочный каркас с ЭМС-экранированием для монтажа объединительной платы, для приложенией CPCI

Блочный каркас с боковой стенкой типа F ("гибкий") для сменных модулей CompactPCI с высоким усилием вставки и извлечения
Алюминиевая конструкция
Задний горизонтальный рельс для монтажа объединительной платы с изолирующей полосой
Внутренние и внешние размеры соответствуют IEC 60297-3-100, -101, - 102, -103, -104, IEEE 1101.1, IEEE 1101.10/11
Доступны модификации, включающие вырезы, различные варианты отделки или размеры
ЭМС экранирующее действие 40 дБ при 1 ГГц, 30 дБ при 2 ГГц, при условии, что передняя часть закрыта экранированными передними панелями, (по VG 95373, часть 15)
Поставляется в компактной плоской упаковке
IP 20 в соответствии с IEC 60529
Горизонтальный рельс типа H "heavy

Читать подробнее Читать меньше

Характеристики изделия

Data Copied

Metric
|

Imperial

Дополнительные сведения об изделии

Индивидуальная конфигурация: широкий выбор вариантов по высоте, ширине и глубине; направляющие для самых разных применений; выбор вариантов внутреннего оснащения, принадлежностей и монтажного материала.

Сертификаты

Комплектность поставки

Поставка данного товара включает в себя следующие товары:

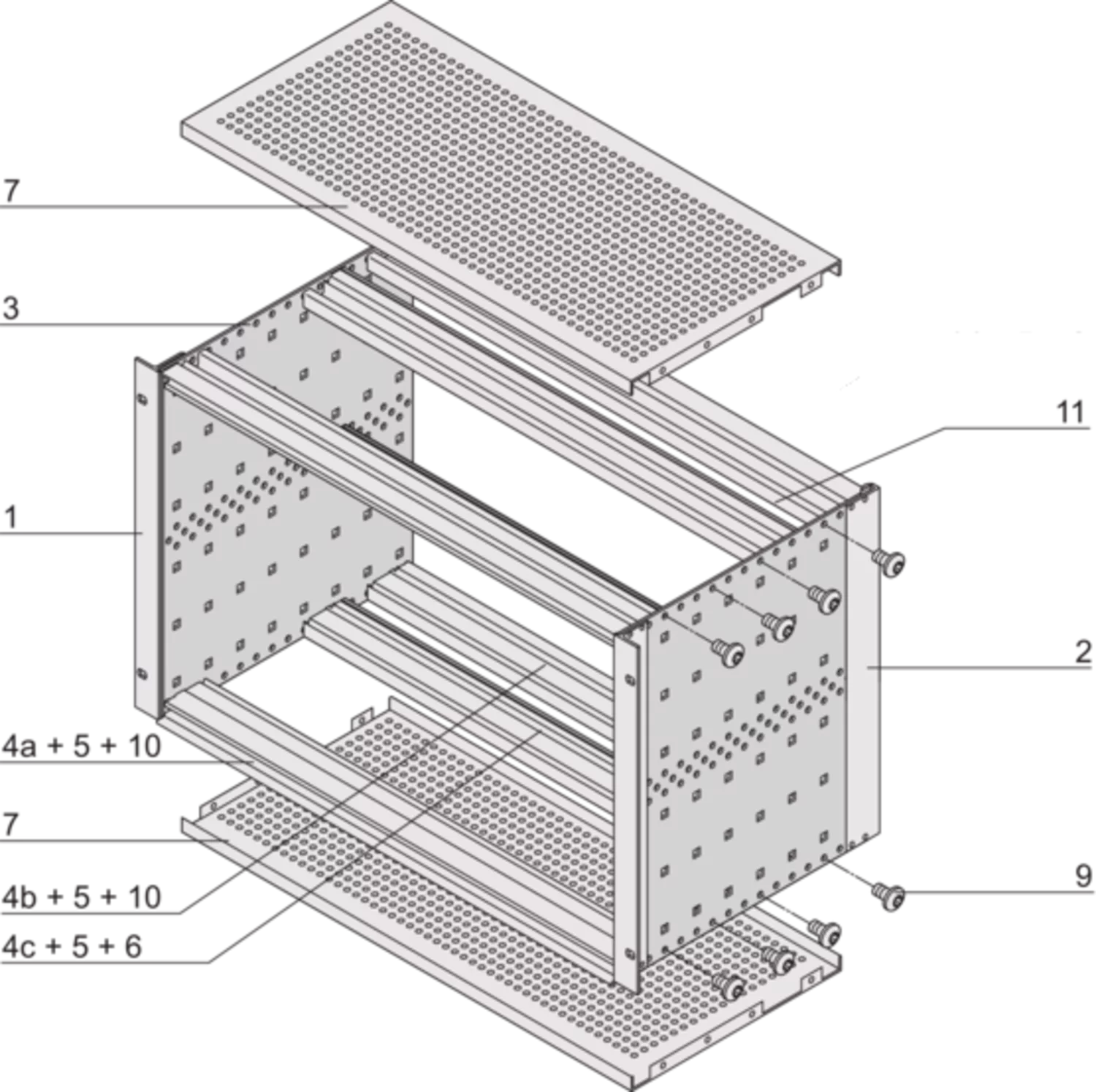

Item	Описание	Количество
1	19" опорный кронштейн для текстильной прокладки ЭМС	2
2	Угловой профиль сзади для текстильной прокладки ЭМС	2
3	Боковая панель типа F	2
4a	Передняя горизонтальная рейка IEEE (H-LD)	2
4b	Задняя горизонтальная рейка (L-KD)	2
4c	Задняя горизонтальная шина (H-ST) с изоляционной полосой для монтажа объединительной платы	2
4d	Центральная горизонтальная рейка (ST)	1
5	Резьбовая вставка (предварительно установленная)	8
6	Изоляционная лента, фиксированная	4
7	Защитная пластина ЭМС	2
8	Прокладочный материал ЭМС (предварительно установленный)	1
9	Набор для сборки	1
10	Перфорированная лента (предварительно смонтированная)	2
11	Горизонтальный рельс типа AB	2
12	Руководство пользователя	1
