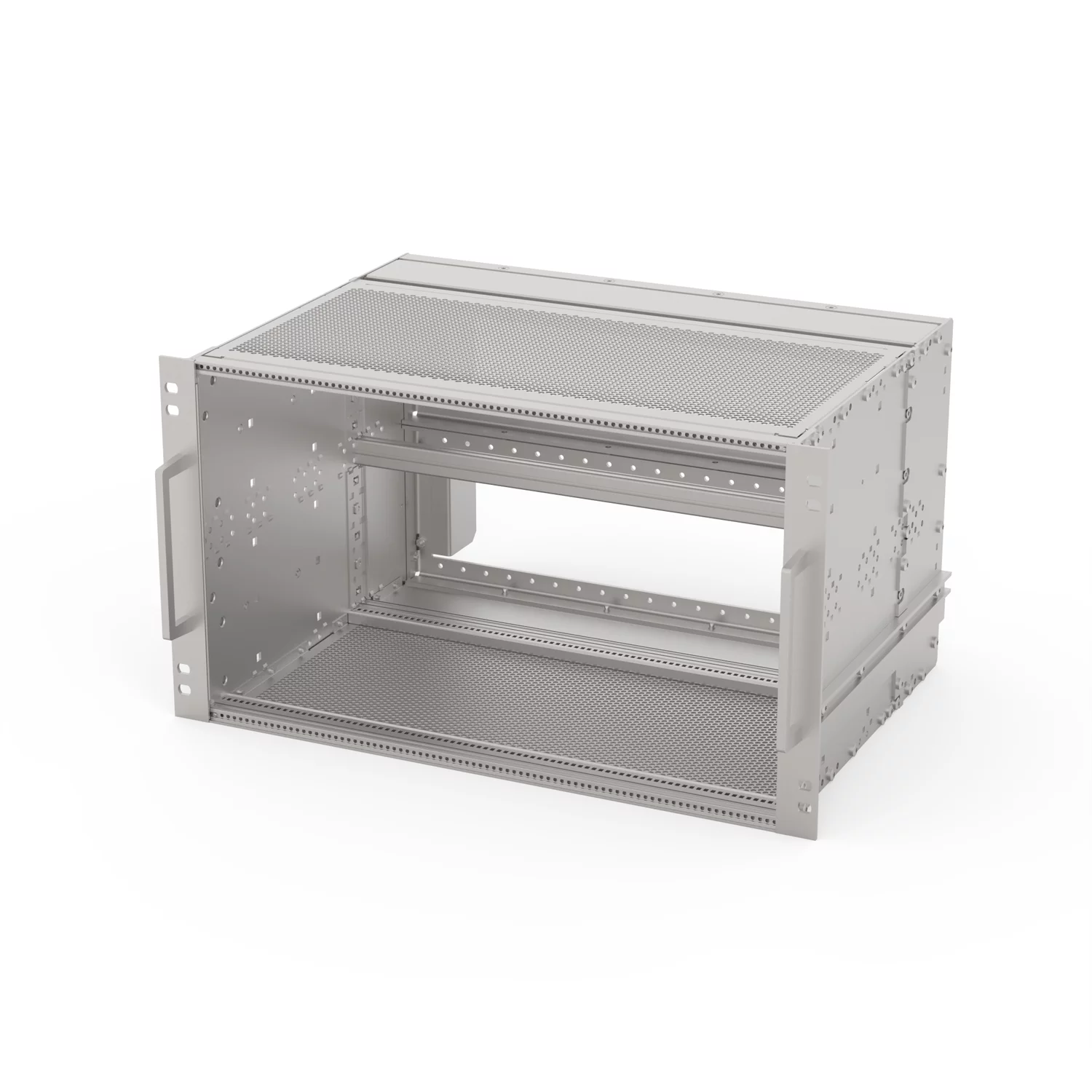

RAILWAY SUBR PRO 6U 84HP 320D EMC
арт. 21500-028
ЖЕЛЕЗНОДОРОЖНЫЙ SUBR PRO 6U 84HP 320D EMC
Описание
Блочный каркас для применения в железнодорожных системах, соответствует стандарту SNCF.
- В применении у SNCF, EuropacPRO-fer, испытан по нормам NF F 61-005 и NF F 60-002
- 19-дюймовый кронштейн жестко соединен с боковой стенкой (приштампован) и особенно подходит для работы с высокими механическими нагрузками (вибростойкий)
- Боковая направляющая в соответствии со стандартом NFF облегчает установку блочного каркаса в шкаф или стойку. Крепление 19" кронштейна на два раза по два винта придает дополнительную надежность (стандарт NFF)
- IP 20 в соответствии с IEC 60529
- ЭМС экранирующее действие 40 дБ при 1 ГГц, 30 дБ при 2 ГГц, при условии, что передняя часть закрыта экранированными передними панелями, (по VG 95373, часть 15)
- Алюминиевая конструкция
- Доступны модификации, включающие вырезы, различные варианты отделки или размеры
- Поставляется в компактной плоской упаковке .
Характеристики изделия
Дополнительные сведения об изделии
Fer = ferroviaire = французские железные дороги, 1 T = 4 HP = 20,32 мм.
Монтажная рама для блочных каркасов.
Монтажная рама для блочных каркасов, нержавеющая сталь, 9 Т или 21 Т по запросу.
Индивидуальная конфигурация: широкий выбор вариантов по высоте, ширине и глубине; направляющие для самых разных применений; выбор вариантов внутреннего оснащения, принадлежностей и монтажного материала.
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:

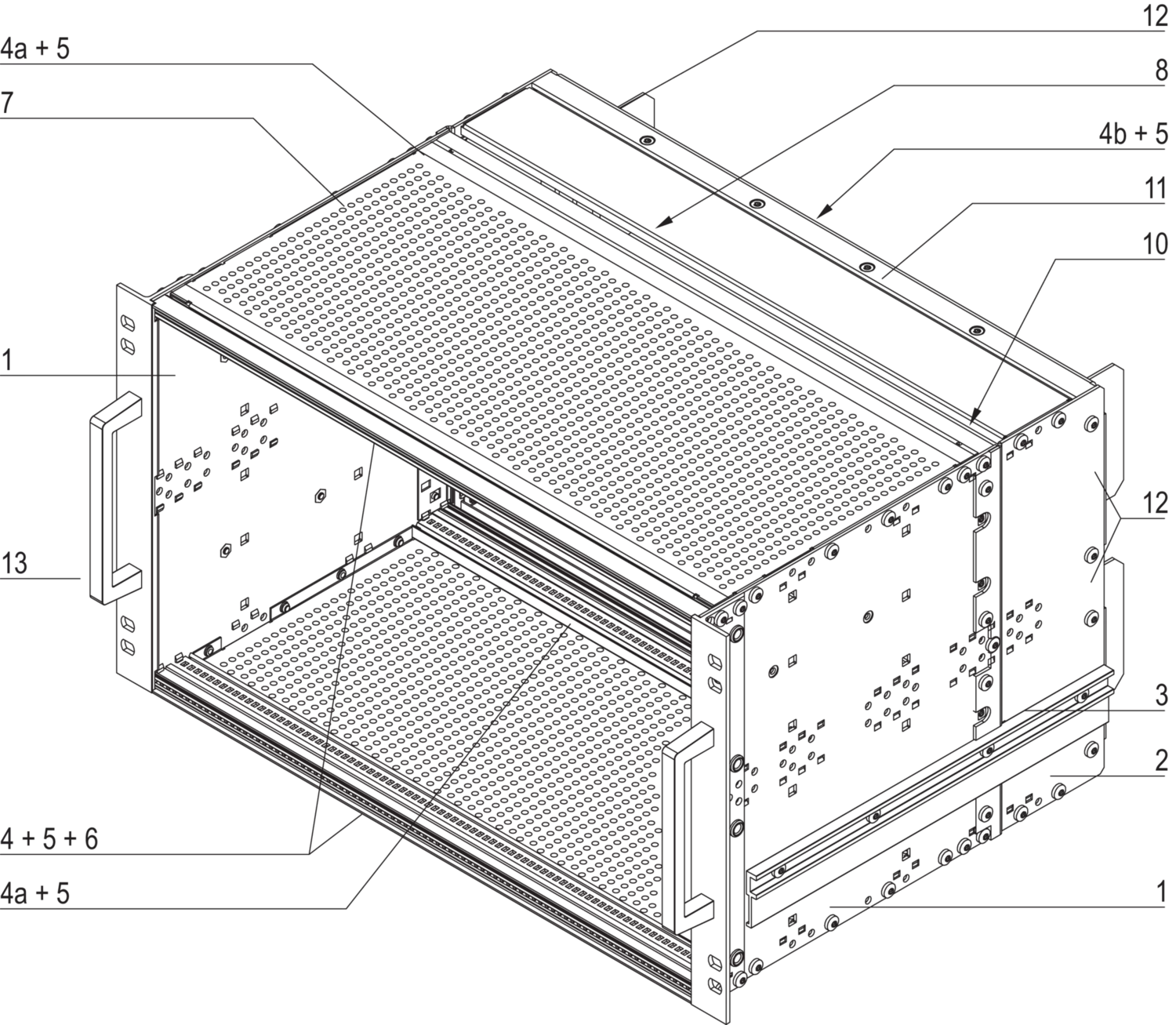

| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Боковая панель типа H с 19" опорным кронштейном (токс-холодная сварка); для ЭМС текстильная прокладка | 2 | |
| 2 | Расширение боковой панели | 2 | |
| 3 | Воздуховод наружный | 2 | |
| 4 | Передняя горизонтальная направляющая (H-KD) | 2 | |
| 4a | Задняя горизонтальная рейка (H-VT) | 2 | |
| 4b | Задняя центральная горизонтальная рейка (VT) | 1 | |
| 5 | Резьбовые вставки | 6 | |
| 6 | Перфорированная полоса | 2 | |
| 7 | Защитная пластина ЭМС 235 T | 2 | |
| 8 | Крышка, задняя, 55 T | 2 | |
| 9 | Комплект прокладок для ЭМС | 1 | |
| 10 | Комплект для задней панели — материал для экранирования ЭМС | 2 | |
| 11 | Задняя рама, 3 U, 21 T | 2 | |
| 12 | Защитный кронштейн SNCF | 4 | |
| 13 | Ручки | 2 | |
| 14 | Монтажный комплект с самозажимными винтами | 1 | |
| 15 | Руководство пользователя | 1 |
Ресурсы
Руководство по установке / Инструкция
User Manual - ACCESSORIES EMC contact strip
Front panel to Horizontal rail
User Manual - EUROPAC PRO 3/6U Subrack SNCF Shielded
