MTCA 9U 84HP 12SL FS MTCA.4
арт. 11890-170

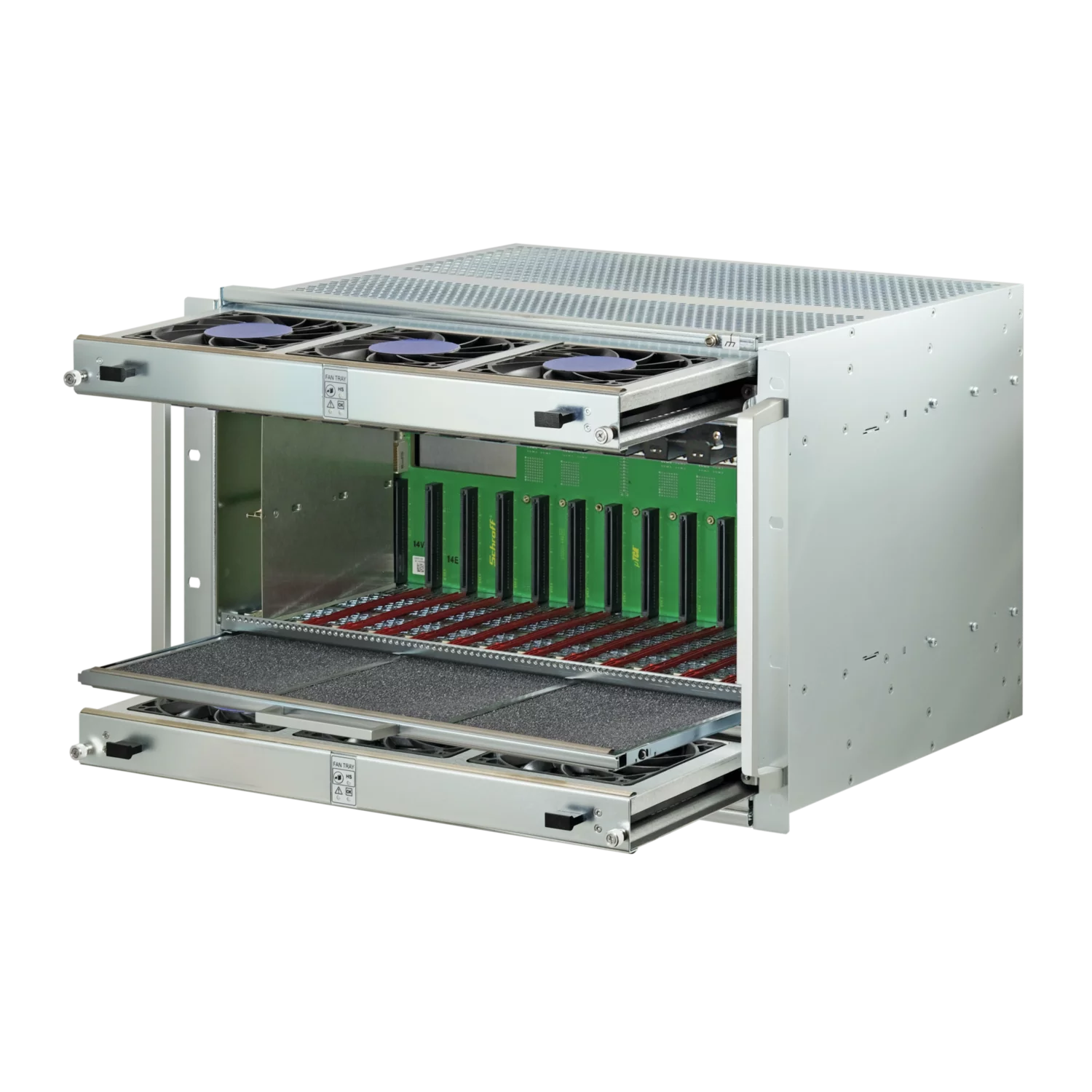

MTCA 9U 84HP 12SL FS MTCA.4
Описание
Система предназначена для высокопроизводительных и высокоэффективных режимов применения. Два вентиляторных модуля с функцией горячей замены, EMMC, вытяжным охлаждением обеспечивают превосходное охлаждение слотов в передней и задней части. Скорость вентилятора регулируется через MCH. Благодаря отдельному слоту JSM модуль JTAG не занимает слоты для AMC. Система допускает подключение до четырех источников питания, что обеспечивает достаточное питание для требовательных приложений. На задней объединительной плате имеются сигнальные линии для тактовых и триггерных сигналов.
- В соответствии со спецификацией MTCA.4 R1.0
- Система шириной 84 л.с. для 12 двойных полноразмерных модулей AdvancedMC, 2 одиночных полноразмерных MCH, и 4/2 одиночных полноразмерных модуля питания
- 6 клотов для двойных полноразмерных задних интерфейсных модулей (RTM)
- 1 одиночный полноразмерный слот для коммутационного модуля JTAG (JSM)
- Объединительная плата с топологией Dual Star
- В дополнительной комплектации частота вращения вентиляторов регулируется отдельно для передней и задней частей через MCH
- 2 вентиляторные кассеты с функцией горячей замены и управляющим контроллером вентиляторов (CU EMMC)
- Доступ к воздушным фильтрам спереди .
Характеристики изделия
Дополнительные сведения об изделии
Для работы системы требуется 2 источника питания.
Модифицированные системы доступны по запросу.
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Система MicroTCA, 7 U, 84 HP, глубина 373,3 мм, оцинкованная | 1 | |
| 2 | Слоты для модулей AdvancedMC, двойные полноразмерные, с направляющей, для вертикального монтажа платы | 12 | |
| 3 | Слоты для модулей RTM, двойные полноразмерные, с направляющей, для вертикального монтажа платы | 6 | |
| 4 | Слоты для модулей питания, один полноразмерный | 4 | |
| 5 | Слоты MCH, один полноразмерный | 2 | |
| 6 | Слоты для модулей JSM, один полноразмерный | 1 | |
| 7 | Объединительная плата с топологией «двойная звезда» для 12 модулей AdvancedMC, 2 MCH, 4/2 модулей питания, 1 JSM | 1 | |
| 8 | Модуль вентиляторов с горячей заменой с менеджером охлаждающих устройств (CU EMMC) и 6 вентиляторами | 2 | |
| 9 | Воздушный фильтр, заменяемый спереди | 1 |
Ресурсы
Руководство по установке / Инструкция
User Manual - MicroTCA.4 system
7/9 U
84 HP
for 12 double full-size AdvancedMC modules
