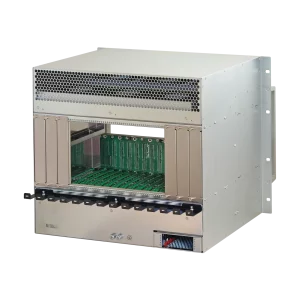

MTCA 9U 84HP 12SL LLRF JSM W/O WR
Система предназначена для высокопроизводительных приложений с высокой доступностью, где требуется резервирование всех компонентов. Два резервированных вентилятора с функцией горячей замены, EMMC, приточно-вытяжным охлаждением обеспечивают превосходное охлаждение слотов в передней и задней частях. Скорость вращения вентилятора контролируется независимо от передней и задней секции и регулируется через MCH. Кабельные лотки в передней и задней части корпуса облегчают кабельную укладку. Система допускает подключение до четырех модулей питания, что обеспечивает достаточное питание для различных применений. На объединительной плате имеются тактовые и триггерные сигнальные линии в соответствии с PICMG MTCA.4, а также блокировочные устройства. Она также обеспечивает прямые соединения для SAS/SATA и сигнальные линии между AMC.
- Соответствует спецификации PICMG MTCA.4 R1.0
- 9 U, Система 84 HP для 12 двойных среднеразмерных модулей AdvancedMC, 2 двойных полноразмерных MCH, и 4 двойных полноразмерных модулей питания
- 12 cлота для двойных полноразмерных задних интерфейсных модулей (RTM)
- Объединительная плата с топологией двойной звезды, прямые соединения для S-ATA/SAS, тактовые и триггерные сигнальные линии в соответствии с PICMG MTCA.4 .
- Соответствие топологии тактовых сигнальных линий PICMG AMC.0 R2.0
- 2 вентиляторные кассеты с функцией горячей замены и управляющим контроллером вентиляторов (CU EMMC), воздушный поток направлен спереди снизу назад вверх
- Скорость вентилятора для передней и задней секций может регулироваться отдельно через MCH .
Модифицированные системы доступны по запросу.
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Система MicroTCA, 9 U, 84 HP, глубина 373 мм, оцинкованная | 1 | |
| 2 | Паз AdvancedMC, с направляющей, для вертикального монтажа платы | 12 | |
| 3 | Паз RTM, с направляющей, для вертикального монтажа платы | 12 | |
| 4 | Объединительная плата с топологией агрегации данных для 12 модулей AdvancedMC, 2 MCH и 4 модулей питания | 1 | |
| 5 | Блок вентиляторов с горячей заменой, менеджер охлаждающих устройств (CU EMMC) и 6 вентиляторов | 2 | |
| 6 | Воздушный фильтр, заменяемый спереди | 1 |
CARRIER FRU FILE 63998615 REV. 51
Cooling Unit Firmware 6399815051
SHELF FRU FILE 63998615 REV. 51
User Manual - MTCA.4 9 U Systems
Backplane Topology 11850-030
