PIU S1 WO P 3U 10HP 227D
арт. 24812-460

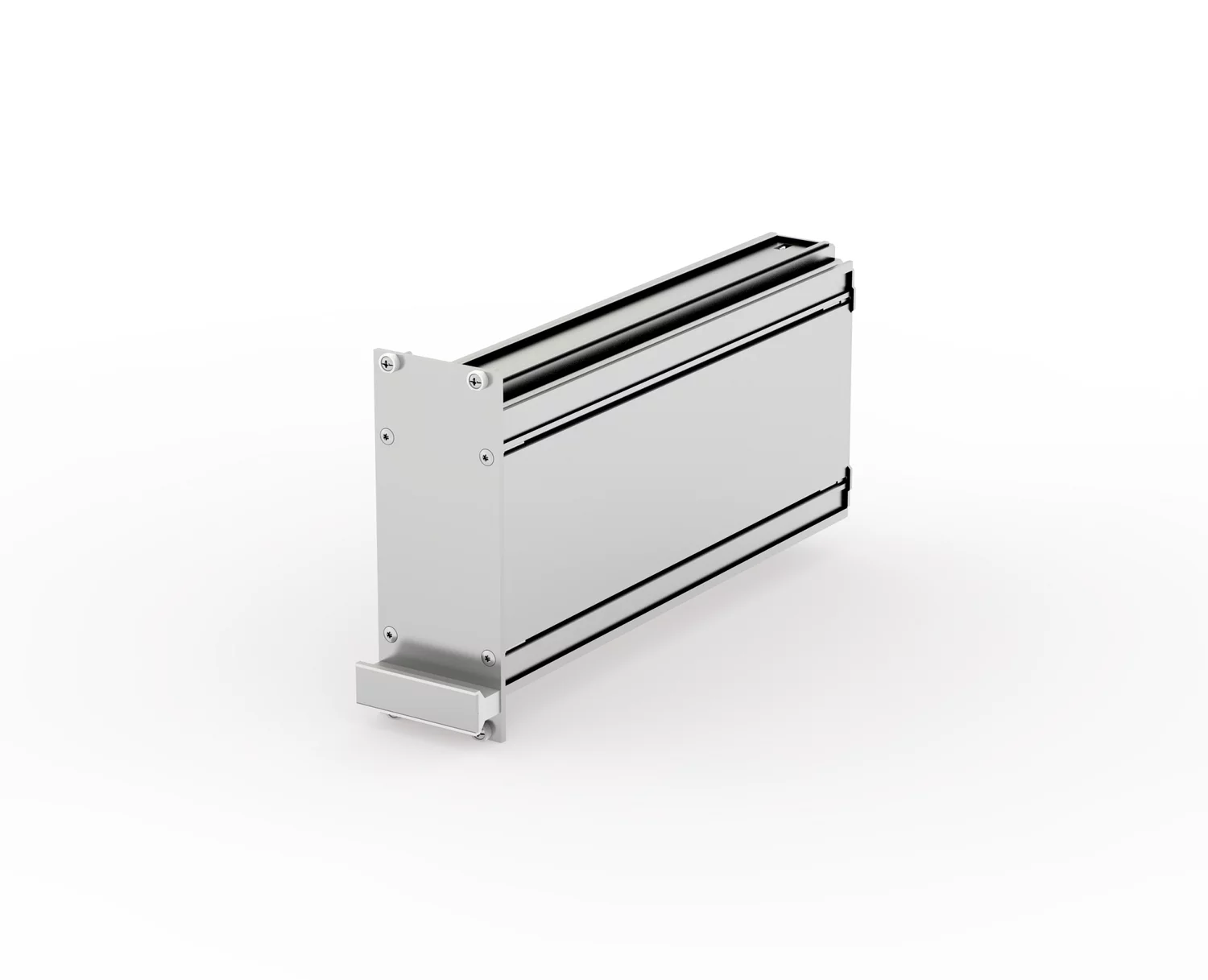

ПИУ S1 WO P 3U 10HP 227D
Описание
Сменный блок рамного типа, неэкранированный, сплошные крышки, задняя панель с вырезом для одного разъема.
- Задняя стенка с выемкой для одного разъема (соответствует EN 60603, DIN 41612, типы конструкций: B, C, D, F, H, Q, R, S)
- Экструдированные боковые панели справа и слева, с канавками для вставки печатной платы (стандартное положение платы только слева)
- Сплошные крышки
Характеристики изделия
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Передняя панель, алюминий, 2,5 мм, анодированная, края ровные | 1 | |
| 2 | Ручка, серый, PC (Lexan), RAL 7035, UL 94 V-0, EN 45545-2, R22 — R24, HL3 | 1 | |
| 3a | Задняя панель, St, оцинкованная, 1,5 мм, с вырезом для одного разъема, включая крепление печатной платы (гнездо 1) | 1 | |
| 4 | Боковая панель, алюминиевый профиль, бесцветная пассивированная, с пазом для одной печатной платы | 2 | |
| 5b | Крышка, St, оцинкованная, 1,0 мм, без перфорации | 2 | |
| 6 | Набор для сборки | 1 |
Ресурсы
Руководство по установке / Инструкция
User Manual - PIU Plug-in units PRO (3 U) with extruded side panel
