PIU S1 GR 3U 10HP 167D

арт. 24812-210

ПИУ S1 GR 3U 10HP 167D

Запрос

Описание

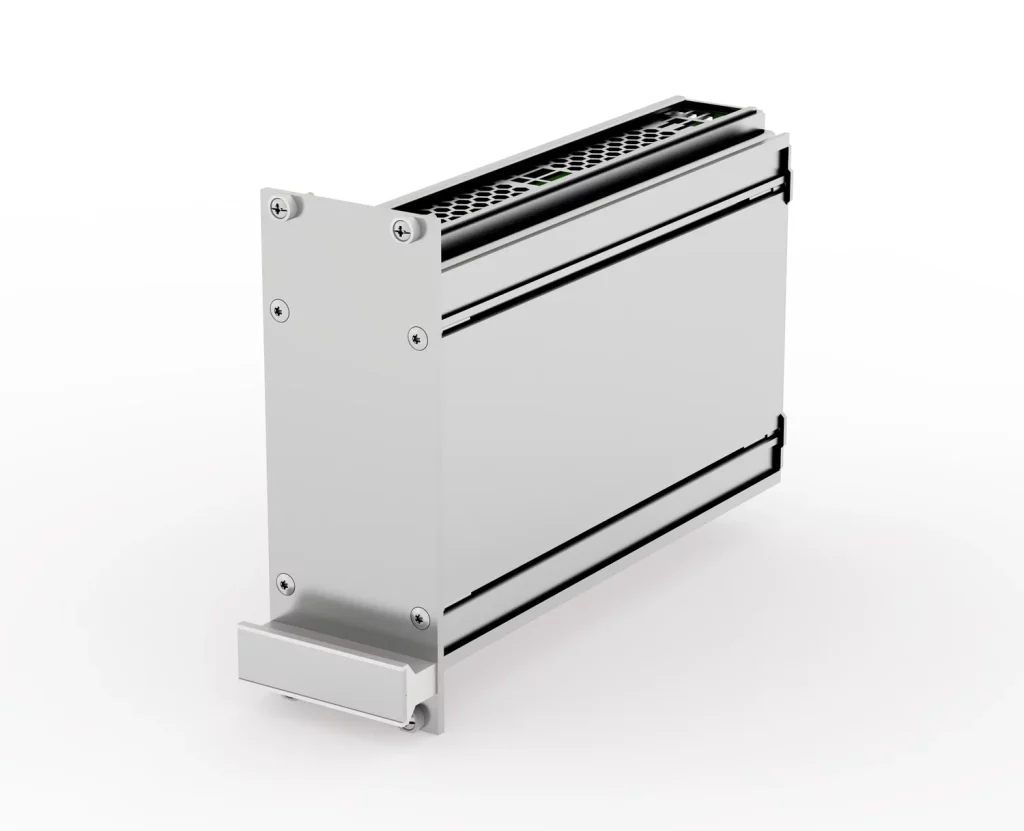

Сменный блок рамного типа, неэкранированный, перфорированная верхняя/нижняя крышка, задняя панель с вырезом для одного разъема.

Экструдированные боковые панели справа и слева, с канавками для вставки печатной платы (стандартное положение платы только слева)
Задняя стенка с выемкой для одного разъема (соответствует EN 60603, DIN 41612, типы конструкций: B, C, D, F, H, Q, R, S)
Верхняя крышка с перфорацией, для направляющих (воздушный поток прибл. 60%); направляющие заказываются отдельно

Читать подробнее Читать меньше

Характеристики изделия

Data Copied

Metric
|

Imperial

Product Type: Cassette
Type: Frame Type Plug-in Units PRO
Handle Type: Trapezoid
Rack Height: 3U
Rack Width: 10HP
Глубина мм (D): 167mm
EMC Shielding: No
Rear Panel Type: Single Connector Cut-Out
Cover Plate Type: Cover Plate with Perforation for Guide Rails
Material: Aluminum
Front Finish: Anodized
Rear Finish: Anodized
Cooling: Perforated
UPC: 194605063987
EAN: 4036088063985
Standard Packaging Quantity: 1.0000
Packing Quantity: 1.0000

Дополнительные сведения об изделии

Для установки других плат без заднего разъема требуется направляющая (артикул 24812-301) и 'Крепление платы из гнезда 2' (артикул 24812-301 + винт 24560-178), 2 направляющие, 2 держателя задней панели и крепление платы для гнезда 1 и одного гнезда 2 уже включены в комплект.

Сертификаты

Комплектность поставки

Поставка данного товара включает в себя следующие товары:

Item	Описание	Количество
1	Передняя панель, алюминий, 2,5 мм, анодированная, края ровные	1
2	Ручка, серый, PC (Lexan), RAL 7035, UL 94 V-0, EN 45545-2, R22 — R24, HL3	1
3a	Задняя панель, St, оцинкованная, 1,5 мм, с вырезом для одного разъема, включая крепление печатной платы (гнездо 1)	1
4	Боковая панель, алюминиевый профиль, бесцветная пассивированная, с пазом для одной печатной платы	2
5a	Крышка, St, оцинкованная, 1,0 мм, для направляющих, с перфорацией	2
6	Набор для сборки	1
