KIT PIU PCB BRACKET S1 5PAIR
арт. 24812-201
КОМПЛЕКТ КРОНШТЕЙНОВ ДЛЯ ПЕЧАТНОЙ ПЛАТЫ PIU S1, 5 ПАР
Описание

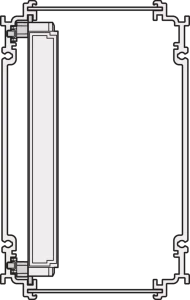

Печатная плата вставляется в направляющий паз левой боковой панели или в направляющий паз заднего углового профиля боковой панели.
- Печатная плата вставляется в направляющий паз левой боковой панели или в направляющий паз заднего углового профиля боковой панели
- Фиксация происходит при монтаже задней панели
- Подходит для сменных модулей каркасного типа с направляющими .
Характеристики изделия
Дополнительные сведения об изделии
Винт со сферо-цилиндрической головкой Torx (24560-178) требуется для фиксации печатной платы без разъема. Винт со сферо-цилиндрической головкой Torx (24812-600) требуется для фиксации разъема на печатной плате, во вставных блоках рамного типа 6 U (центр).
.
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Фиксатор, литой цинк, верхний | 10 | |
| 2 | Фиксатор, литой цинк, нижний | 10 | |
| 3 | Винт с головкой Torx, M2.5 x 10 | 10 |
Ресурсы
Руководство по установке / Инструкция
User Manual - PIU Plug-in Units PRO Board fixing slot 1
