CPCI-S 9SL 4U 2XPSU RI/O
арт. 24579-421
CPCI-S 9SL 4U 2XPSU RI/O
Описание

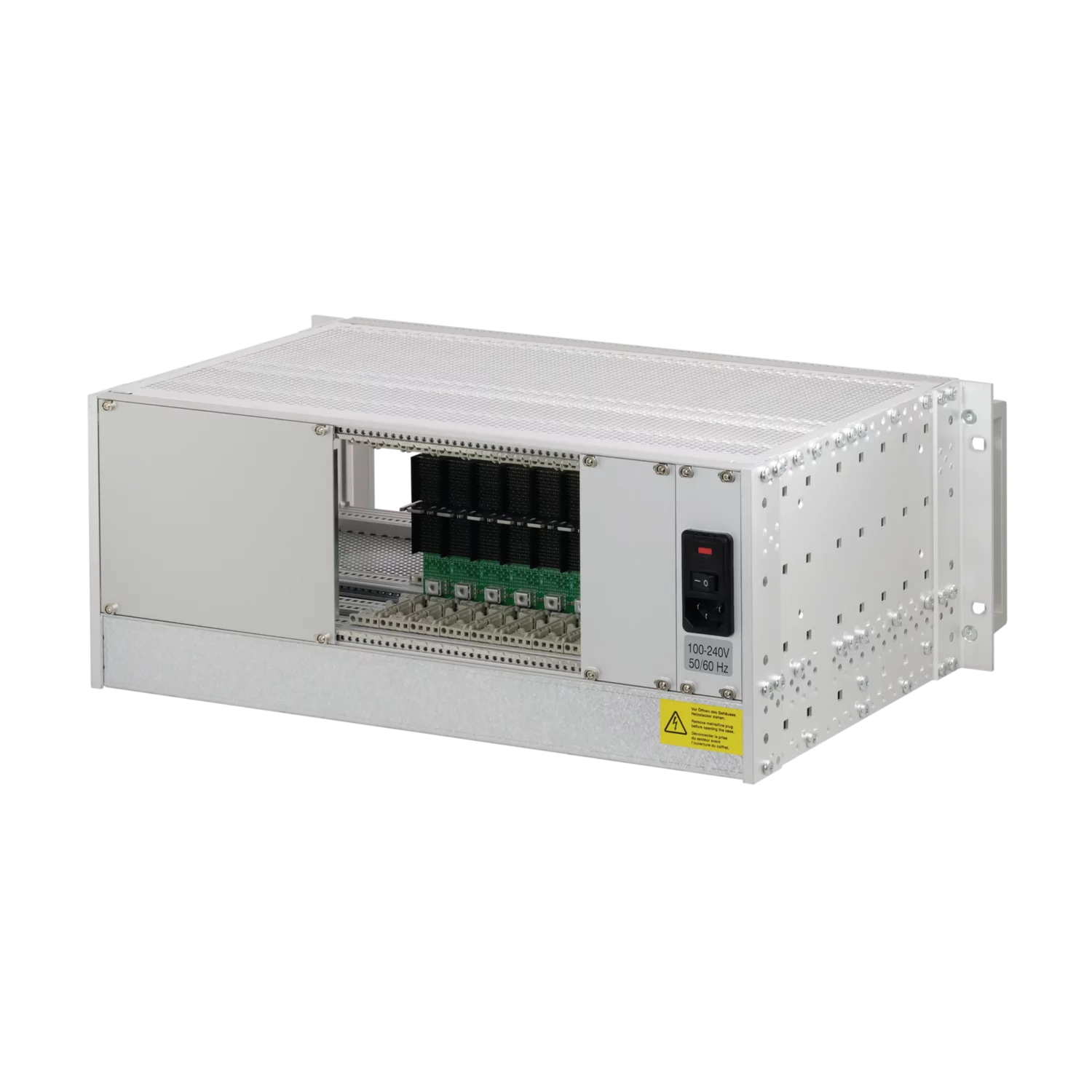

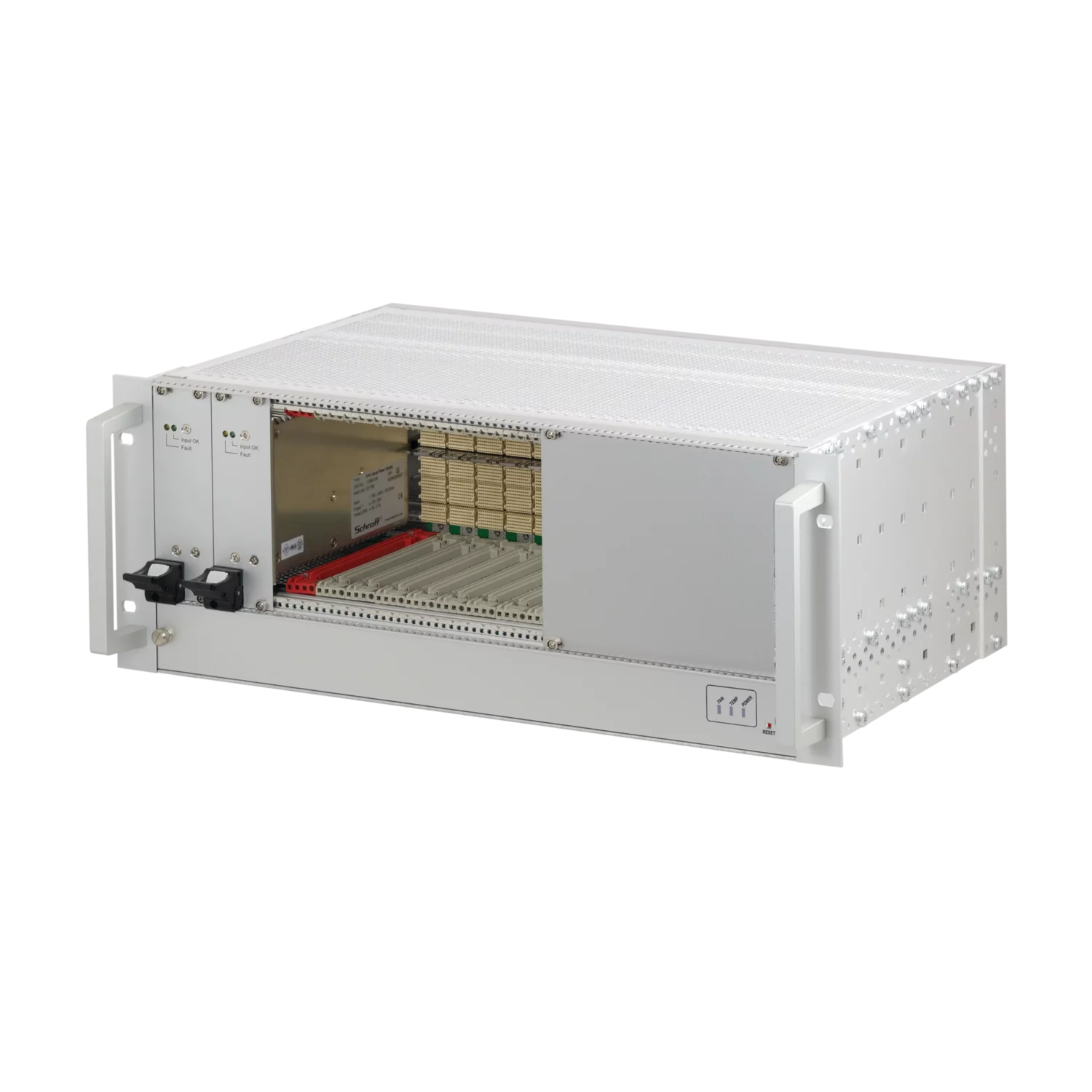

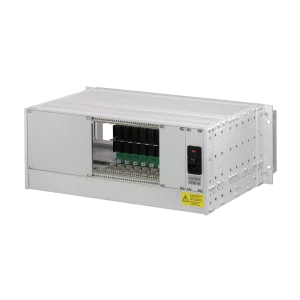

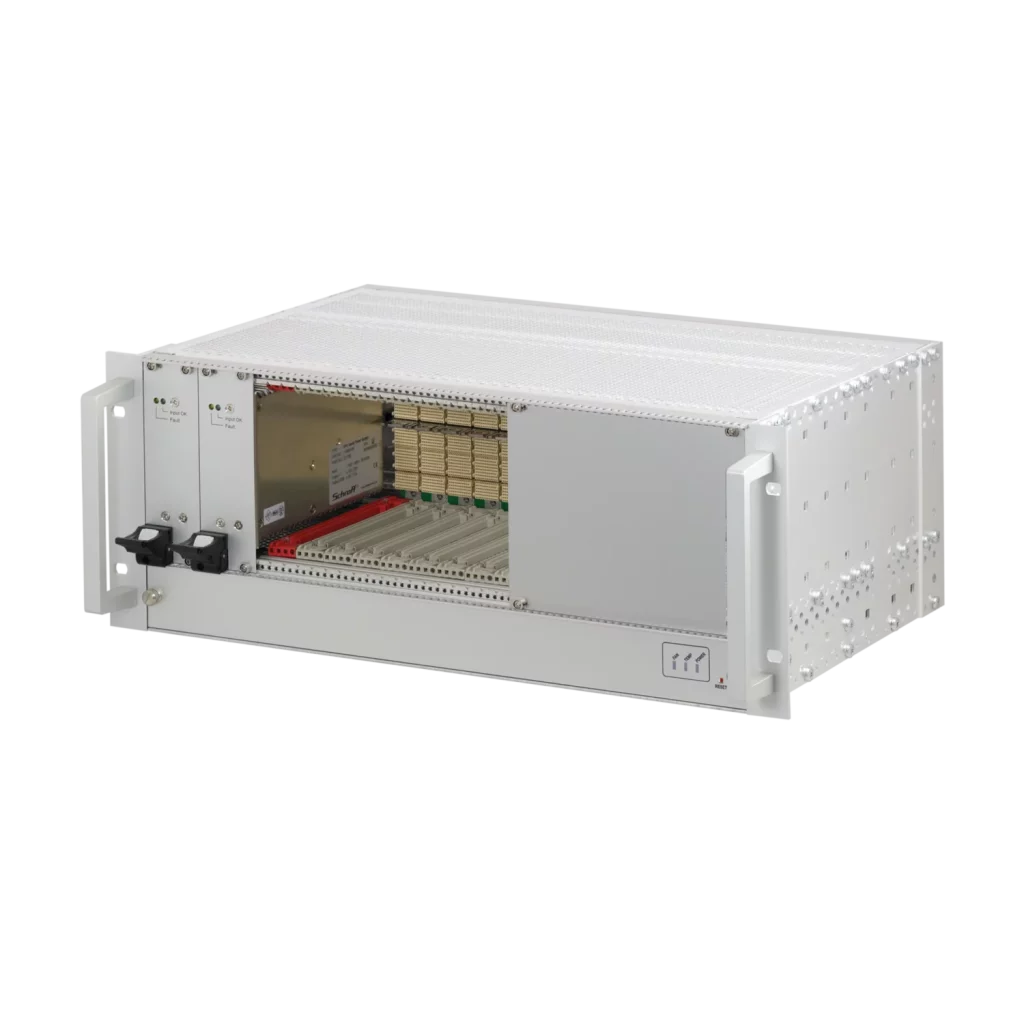

Система 4 U CompactPCI Serial с вертикальным каркасом для печатных плат на девять плат 3 U и одним сменным источником питания 3U.
- Система соответствует IEC60297-3-101, -102, -103 IEEE 1101.1, 1101,10/11 объединительная плата соответствует PICMG CPCI-S.0 .
- Система с вертикальным каркасом для печатных плат. Для формата печатной платы 3U
- Объединительная плата с 9 слотами, 3U CompactPCI Serial (одновездочная топология Ethernet-сети), системный слот слева .
- Отвод тепла с помощью вентиляторного блока с функцией горячей замены высотой 1 U
- Поддержка PCie до 3-го поколения, USB 2.0 и 3.0, SATA до версии 3.0, и Ethernet до 10 GBase-T .
- Модернизируемый воздушный фильтр
Характеристики изделия
- Product Type: System
- Number of Slots: 9
- Type: 19 Rack Mount
- Backplane Type: 3 U CompactPCI Serial with Ethernet Star
- Data Transfer: PCIe Gen3
- Power per Slot: 40W
- Input Voltage AC: 100 u2013 240V
- Airflow Direction: Bottom to Top
- Rack Height: 4U
- Power Supply Type: (2) Pluggable PSU
- Power Supply Included: Yes
- Rear I/O: Yes
- Complies With: PICMG CPCI-S.0 R2.0
- Глубина мм: 275mm
- Высота мм: 177mm
- UPC: 194605198078
- EAN: 4036088198076
- Standard Packaging Quantity: 1.0000
- Packing Quantity: 1.0000
Дополнительные сведения об изделии
Предложенные варианты доступны для заказа со склада сразу, другие конфигурации доступны по запросу.
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Экранированное 19" шасси, Al; перфорированная верхняя крышка и опорная плита; передние ручки | 1 | |
| 2 | Паз спереди; направляющие IEEE, включая ESD-зажимы (ESD-зажимы установлены внизу спереди), для вертикального монтажа платы (3 U, глубина 160 мм) | 9 | |
| 3 | Слот в задней части; направляющие IEEE с фиксаторами ESD (фиксаторы ESD установлены снизу), для вертикального монтажа задних плат ввода/вывода (3 U, глубина 80 мм) | 9 | |
| 4 | CompactPCI Serial backplane для 3 U плат; 9 слотов, системный слот слева (артикул 23007-669) | 1 | |
| 5 | Панель питания, 3 U, 8 HP с разъемом 2 x Powrblade (артикул 23098-397) | 1 | |
| 6 | 19" Блок питания, 300 Вт, 3 U, 8 HP (артикул 11098-538); | 2 | |
| 7 | Модуль ввода переменного тока, 3 U, 8 HP; сетевой фильтр A/C, макс. ток 10 A | 2 | |
| 8 | Лоток для вентиляторов с горячей заменой, выдвижной, 1 U, 3 вентилятора × 12 В пост. тока | 1 | |
| 9 | FCM, модуль управления вентилятором | 1 | |
| 10 | Дисплей для мониторинга аварийных сигналов | 1 | |
| 11 | Кнопка сброса | 1 | |
| 12 | Жгут кабелей для подключения всех компонентов системы | 1 |
