SUBR 19″4U 275D 8SL CPCI
арт. 24579-106
СУБР 19" 4U 275D 8SL CPCI
Описание

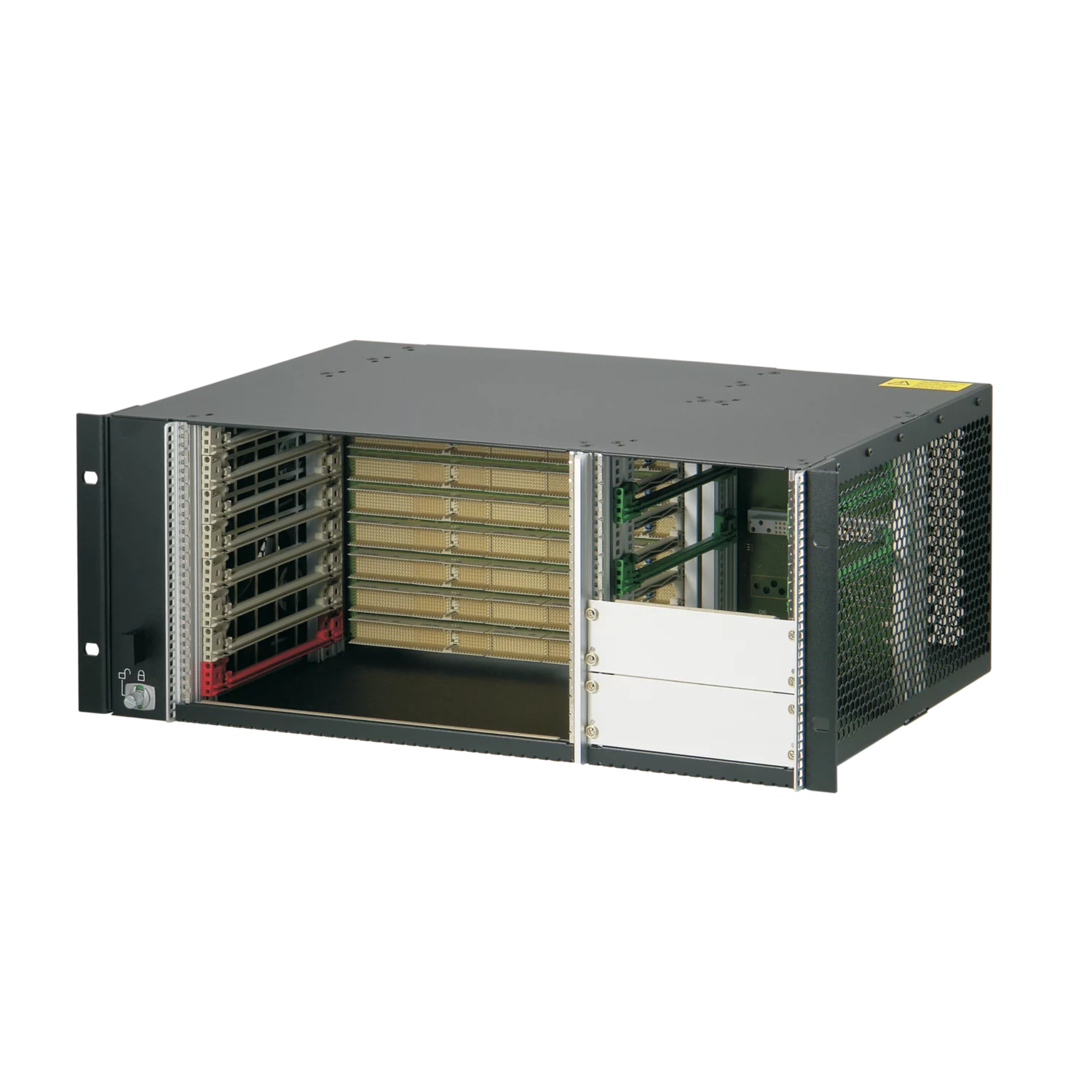

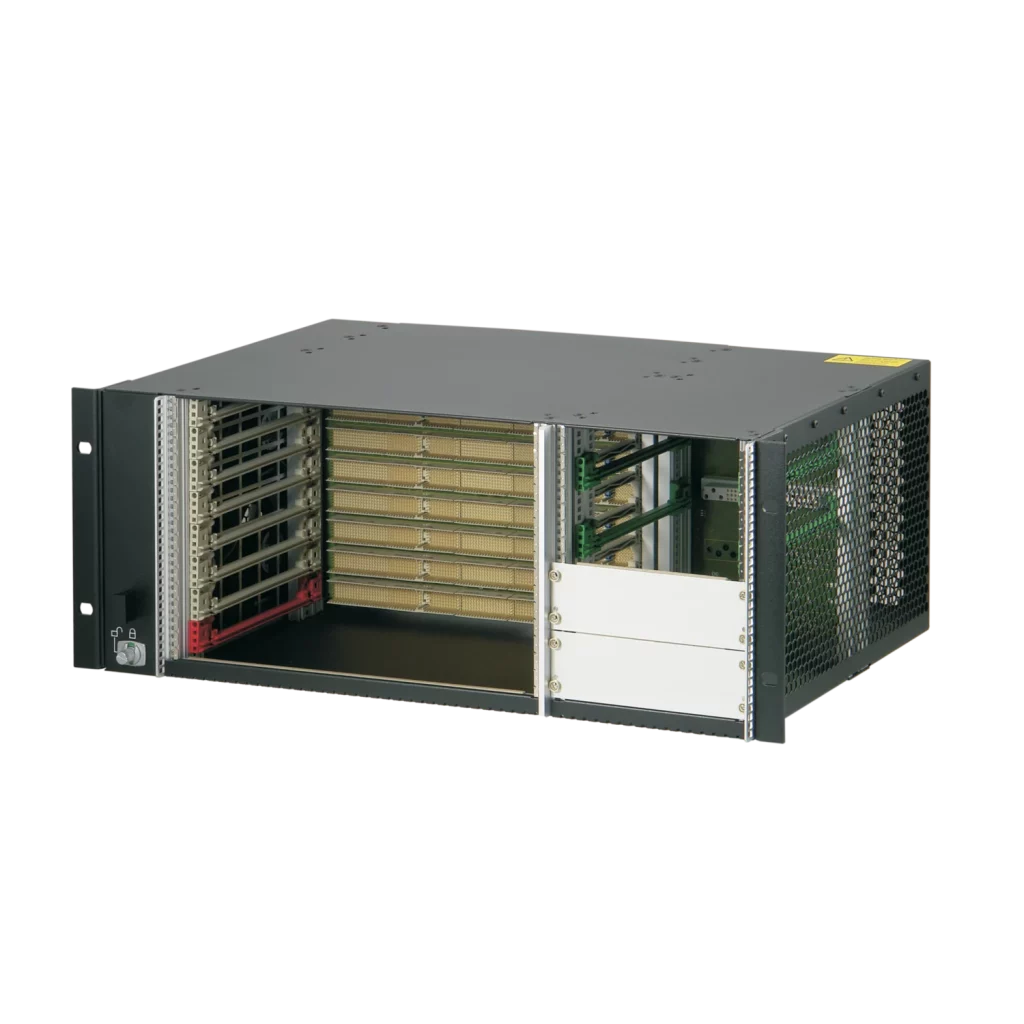

Система 4 U CompactPCI с горизонтальным каркасом для печатных плат на восемь плат 6 U, восемь плат RTM и два подключаемых источника питания CompactPCI 3 U. Возможность установки до четырех сменных источников питания.
- Система соответствует IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11; объединительная плата соответствует PICMG 2.0 верс. 3,0
- Система с горизонтальным каркасом для печатных плат. Фронтальная плата: 6 U, глубина 160 мм; Задняя панель ввода-вывода: 6 U, глубина 80 мм .
- Объединительная плата (объединительная плата для сигналов и питания как одно целое) 8 слотов, 6 U, 64-битная, системный слот слева, разъем питания (2x P47)
- Отвод тепла с помощью вентилятора с горячей заменой (воздушный поток слева направо)
- Подготовлена для установки 19-дюймового источника питания CompactPCI (3 U, 8 HP)
Характеристики изделия
Дополнительные сведения об изделии
Модифицированные системы доступны по запросу.
Вариант исполнения на 48 В пост. тока по запросу.
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Экранированное 19" шасси, St, порошковое покрытие, черный, RAL 9005 | 1 | |
| 2 | Паз спереди; направляющие IEEE, включая ESD-зажимы (ESD-зажимы установлены справа спереди), для горизонтального монтажа платы (глубина 6 U / 160 мм) | 8 | |
| 3 | Слот сзади; направляющие IEEE с фиксаторами ESD (фиксаторы ESD установлены справа спереди), для горизонтального монтажа задних плат ввода/вывода (глубина 6 U / 80 мм) | 8 | |
| 4 | Объединительная панель для 6 U-плат и блока питания (2 x P 47 гнезда), 8 слотов, 64 бит; системный слот слева, соответствует PICMG 2.0 rev. 3.0 | 1 | |
| 5 | Место для 19" CompactPCI БП (3 U, 8 HP) | 2 | |
| 6 | Блок вентиляторов с горячей заменой, 4 вентилятора, каждый по 109 м3/ч (64 см3) | 1 | |
| 7 | Вход переменного тока (вилка IEC), модуль сетевого фильтра, предохранитель, сетевой выключатель | 1 | |
| 8 | Жгут кабелей для подключения всех компонентов системы | 1 | |
| 9 | Передняя панель 3 U, 8 HP, устанавливается спереди | 1 |
Ресурсы
Руководство по установке / Инструкция
User Manual - Power backplanes with P 47 connector
User Manual - CompactPCI 4 U
8 slot
with rear I/O
