PROPAC PRO CASE 6U 84HP 326D

арт. 24576-121

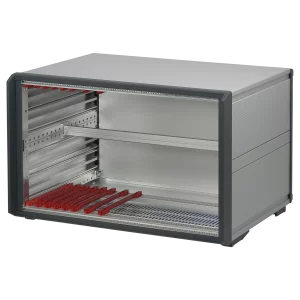

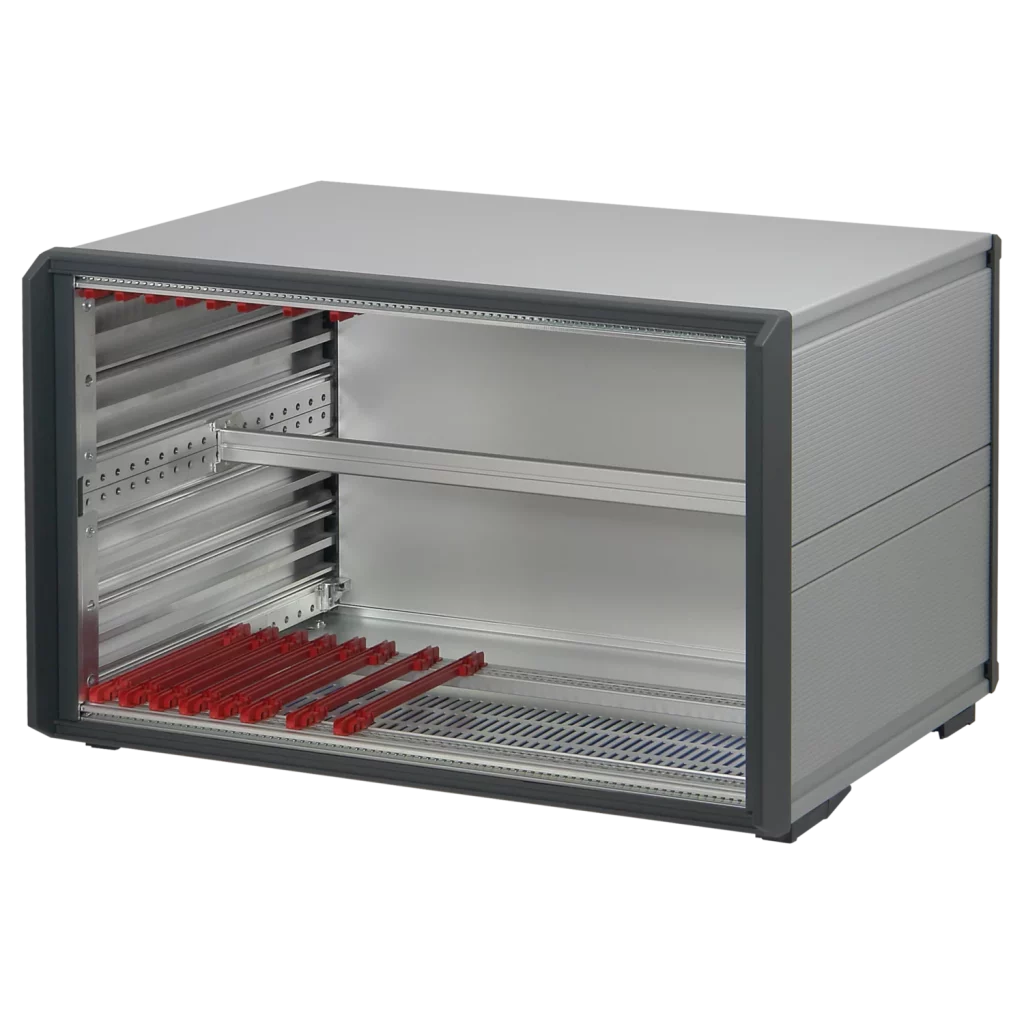

КОРПУС PROPAC PRO 6U 84HP 326D

Запрос

Описание

Корпус nVent SCHROFF PropacPRO обеспечивает защиту электронных компонентов 19-дюймовых узлов, таких как вставные модули и европлаты. Алюминиевые литые рамы и профильные боковые панели гарантируют надежное решение. В стандартном исполнении используется ЭМС-экранирование.

Настольный корпус, в сборе, конфигурация в соответствии с IEC 60297-3-101 для 19-дюймовых компонентов
с экранированием
Вентиляционные отверстия в нижней крышке
Задняя панель с вентиляционными отверстиями
IP 20 в соответствии с IEC 60529
В соответствии с DIN EN 62368-1

Читать подробнее Читать меньше

Характеристики изделия

Data Copied

Metric
|

Imperial

Сертификаты

Комплектность поставки

Поставка данного товара включает в себя следующие товары:

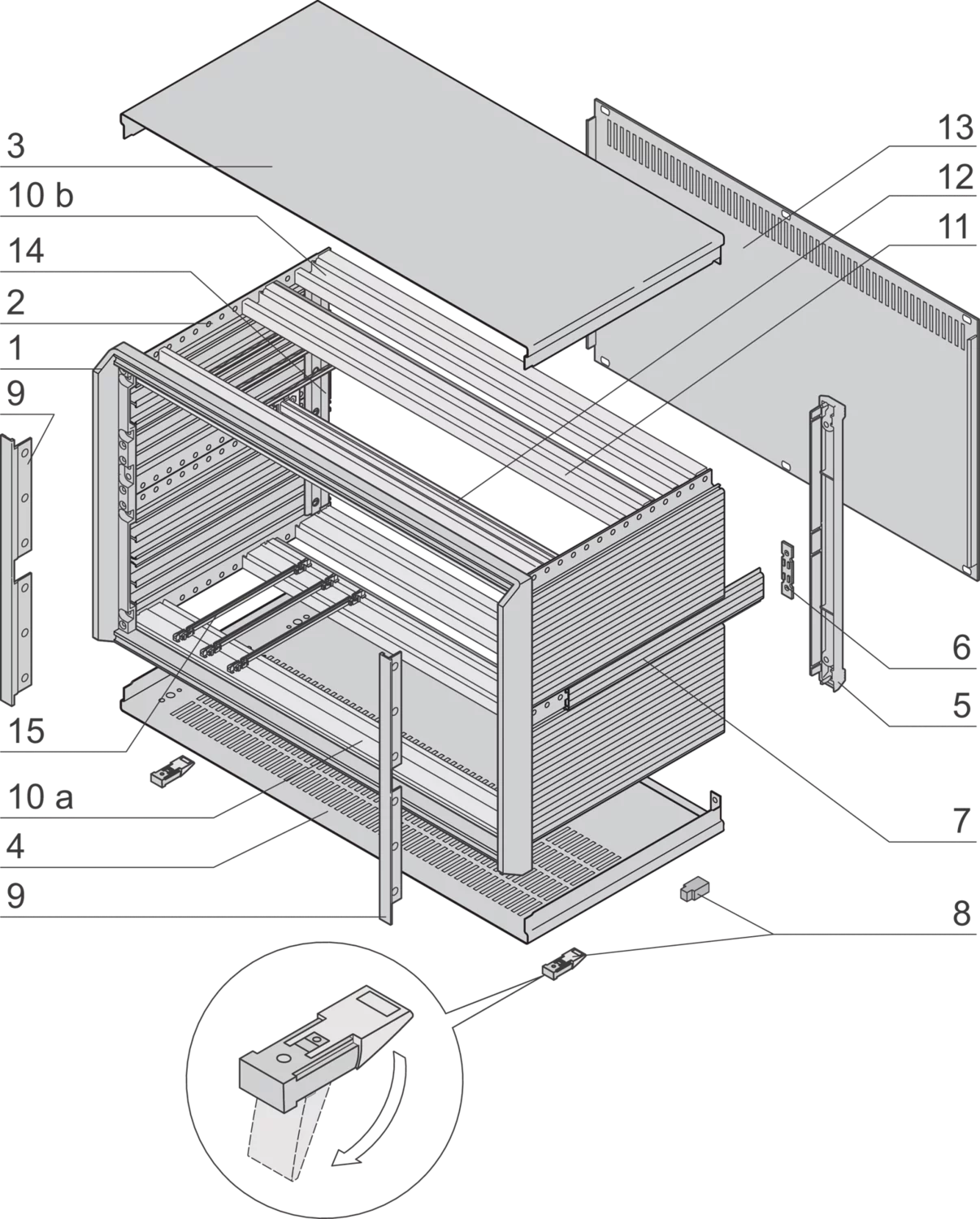

Item	Описание	Количество
1	Рама, литой алюминий, порошковое покрытие, RAL 7016	1
2	Боковая панель, алюминиевый профиль, порошковое покрытие, RAL 9006, с прокладкой для боковой панели ЭМС	4
3	Крышка, Al, 1 мм, внутренняя поверхность проводящая, видимая поверхность с порошковым покрытием, RAL 9006, с меткой GND/заземления	1
4	Основание, Al, 1 мм, внутренняя поверхность проводящая, видимая поверхность окрашена порошковой краской, RAL 9006, с меткой GND/заземления, основание с 4 рядами вентиляционных отверстий	1
5	Торцевой элемент для задней части, ABS, RAL 7016, UL 94 V-0; может использоваться в качестве ножки, когда корпус используется в вертикальном положении	2
6	Адаптерный кронштейн	2
7	Накладка на боковую панель, алюминиевый профиль, порошковое покрытие, RAL 9006	2
8	Ножка корпуса с защитой от скольжения, PC, черная, UL 94 V-0 (20603-002)	4
9	Боковая окантовка, алюминиевый профиль, видимая поверхность окрашена, RAL 7016 с ЭМС уплотнением (текстиль)	2
10a	Горизонтальная шина, алюминиевый профиль, с резьбовой вставкой, St, M2.5; перфорированная полоса, Al, 1 мм, контактная полоса ЭМС между передней панелью — горизонтальной шиной — защитной панелью	2
10b	Горизонтальная шина, алюминиевый профиль, с резьбовой вставкой, St, M2.5; контактная лента ЭМС между задней панелью — горизонтальной шиной — защитной панелью	2
11	Центральная горизонтальная шина сверху/снизу, алюминиевый профиль, с резьбовой вставкой, St, M2.5 и изоляционной лентой, PBT, UL 94 V-0 (для непрямого монтажа объединительной платы); поставляется в закрытом виде	2
12	Центральная горизонтальная шина, алюминиевая экструзия, анодированная, токопроводящие поверхности, с двумя резьбовыми вставками, St, M2.5 и двумя изоляционными полосками, PBT, UL 94 V-0	1
13	Задняя панель с перфорацией, Al, 2,5 мм, анодированная, с наклеенным ЭМС уплотнением (текстиль)	1
14	Задний несущий профиль ЭМС, экструзия алюминия, прикреплено уплотнение ЭМС (текстиль)	2
15	Направляющая шина для доски длиной 160 мм, PBT, UL 94 V-0, 20 шт,	20
16	Комплект GND/заземления	1
17	Набор для сборки	1
