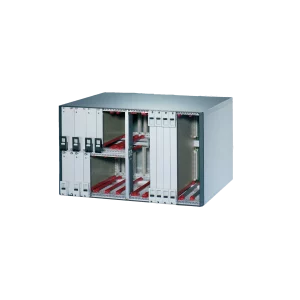

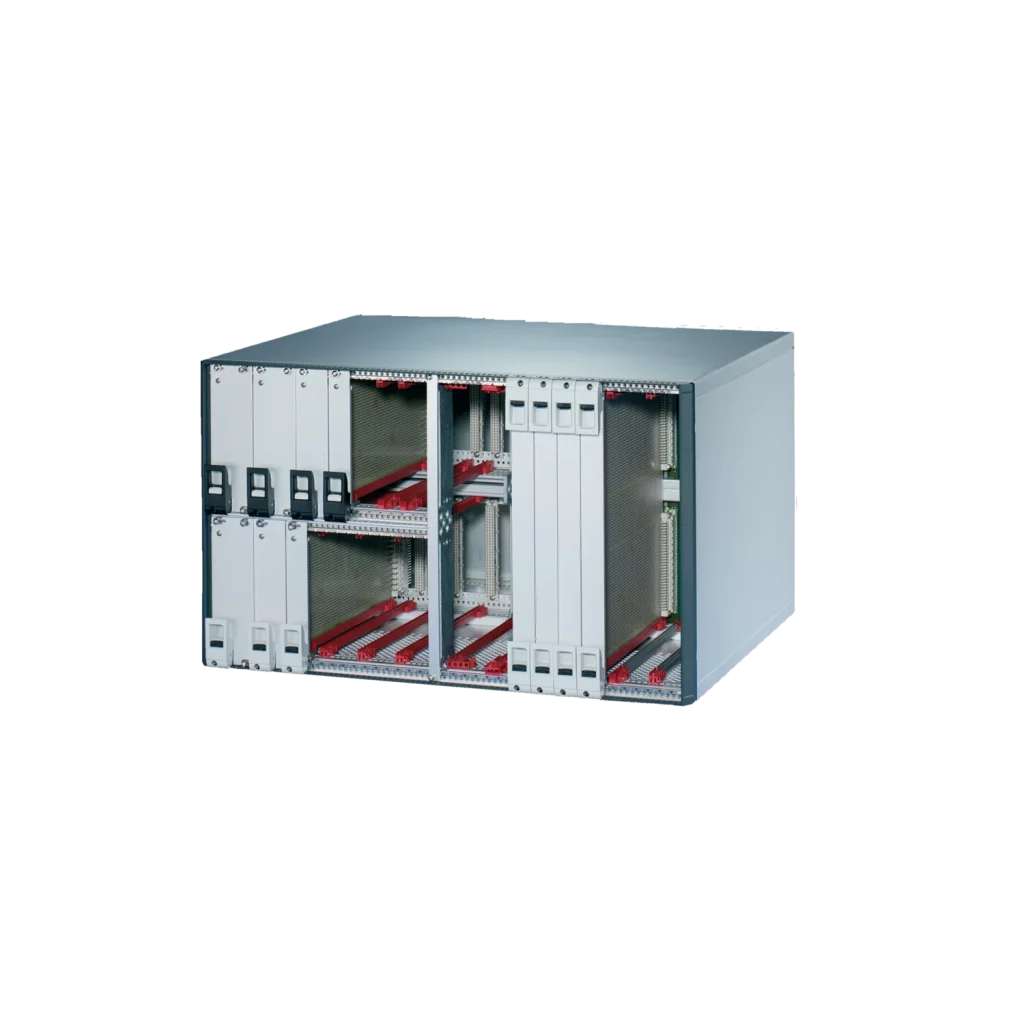

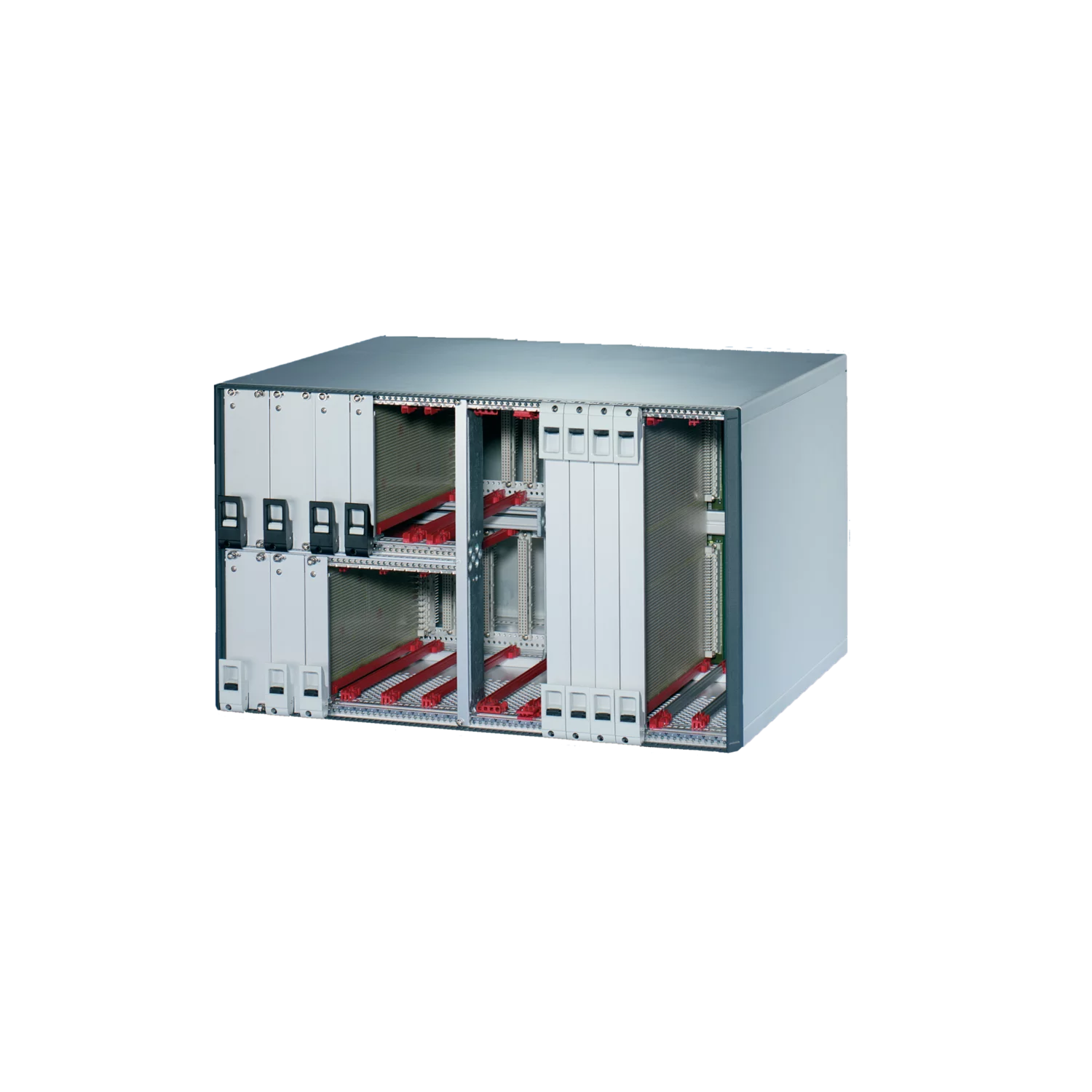

RATIOPAC PRO HF 3U 63HP 315D
арт. 24572-053
RATIOPAC PRO HF 3U 63HP 315D
Описание
Корпус nVent SCHROFF RatiopacPRO с ЭМС-экранированием, обеспечивает защиту электроники для 19-дюймовых и индивидуальных электронных блоков. Гибкий в установке и надежный корпус легко преобразуется из настольного решения в решение для установки в 19-дюймовый шкаф и поддерживает четыре варианта исполнения. Данный вариант исполнения корпуса имеет элегантный дизайн для настольного применения.
- Настольный корпус с предварительно сконфигурированными компонентами, в соответствии с IEC 60297-3-101; подготовлено для 19-дюймовых компонентов, напр.., вставных модулей или европлат
- с экранированием
- Корпус с передней накладкой
- Вентиляционные отверстия в нижней крышке
- Вентиляционные отверстия в задней стенке
- В соответствии с DIN EN 62368-1
Характеристики изделия
Дополнительные сведения об изделии
Модификации (специальные цвета или размеры).
Индивидуальные решения (вырезы в верхней крышке, панели основания или боковых панелях).
Услуга сборки при заказе от 1 шт.
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Боковая панель, AI, 2 мм, пассивированная | 2 | |
| 2 | Боковая панель, алюминий, 1 мм, видимые поверхности RAL 9006 | 2 | |
| 3 | Крышка, литой алюминий, RAL 7016, устанавливается только на версию с ЭМС | 4 | |
| 3a | Передняя панель, литой алюминий, порошковое покрытие, RAL 7016 | 4 | |
| 4 | Горизонтальная рейка, тип H-LD, алюминий, видимые поверхности покрыты порошковой краской, RAL 7016, монтируется на передней стороне снизу, для применения в IEEE | 1 | |
| 4a | Горизонтальная рейка, тип H-LD, алюминий, видимые поверхности покрыты порошковой краской, RAL 7016 | 3 | |
| 5 | Горизонтальная центральная рейка (верхняя/нижняя), тип H-ST, Al | 2 | |
| 7 | Резьбовые вставки, St, предварительно смонтированные, для непрямого монтажа на заднюю панель с изоляционными полосками | 6 | |
| 8 | Перфорированная полоса, Al, 1 мм, предварительно смонтированная | 4 | |
| 9 | Изоляционная лента, PBT, UL 94 V-0 | 4 | |
| 10 | Задняя панель с перфорацией, Al, 2,5 мм | 1 | |
| 11 | Верхняя крышка и основание, Al, 1 мм, внутренние поверхности проводящие, видимые поверхности RAL 9006, с подключением GND/заземления, основание с вентиляционной сотовой решеткой | 2 | |
| 12 | Ножка корпуса с защитой от скольжения, UL 94 V-0, PC черный | 4 | |
| 14 | Поддерживающий профиль ЭМС для боковой панели, установленный (комплект) | 1 | |
| 15 | Контактная планка ЭМС для защитной панели, предварительный монтаж (комплект) | 4 | |
| 16 | Передняя панель с контактной планкой ЭМС — горизонтальные направляющие | 4 | |
| 17 | Комплект заземления, монтажный комплект | 1 |
