RATIOPAC AIR 19"6/7U 84HP 435D

арт. 24571-683

RATIOPAC AIR 19 дюймов 6/7U 84HP 435D

Запрос

Описание

Корпус nVent SCHROFF RatiopacPRO обеспечивает защиту электроники для установки в 19-дюймовых решениях и отдельных сборках. Гибкий в установке и надежный корпус легко преобразуется из настольного решения в решение для установки в 19-дюймовый шкаф и поддерживает четыре варианта исполнения. Для этого варианта исполнения корпуса предусмотрены расширенные возможности охлаждения и монтажные кронштейны для сборки в 19-дюймовом шкафу.

Корпуса для индивидуальной сборки с 19" стандартными компонентами или особым внутренним креплением, например, на монтажной панели
Возможность дооснащения ЭМС-экранирования
Вариант с 19" монтажными кронштейнами, скрытый крепеж
В корпусе предусмотрены два вентиляционных отсека по 2 x 1/2 U под и над пространством для плат
Для плат глубиной 160 мм, 220 мм, 280 мм, 340 мм (в зависимости от глубины корпуса)
Симметричная конструкция, идентичные передняя и задняя стороны
В соответствии с DIN EN 62368-1

Читать подробнее Читать меньше

Характеристики изделия

Data Copied

Metric
|

Imperial

Дополнительные сведения об изделии

Модификации (специальные цвета или размеры).

Индивидуальные решения (вырезы в верхней крышке, панели основания или боковых панелях).

Услуга сборки при заказе от 1 шт.

Сертификаты

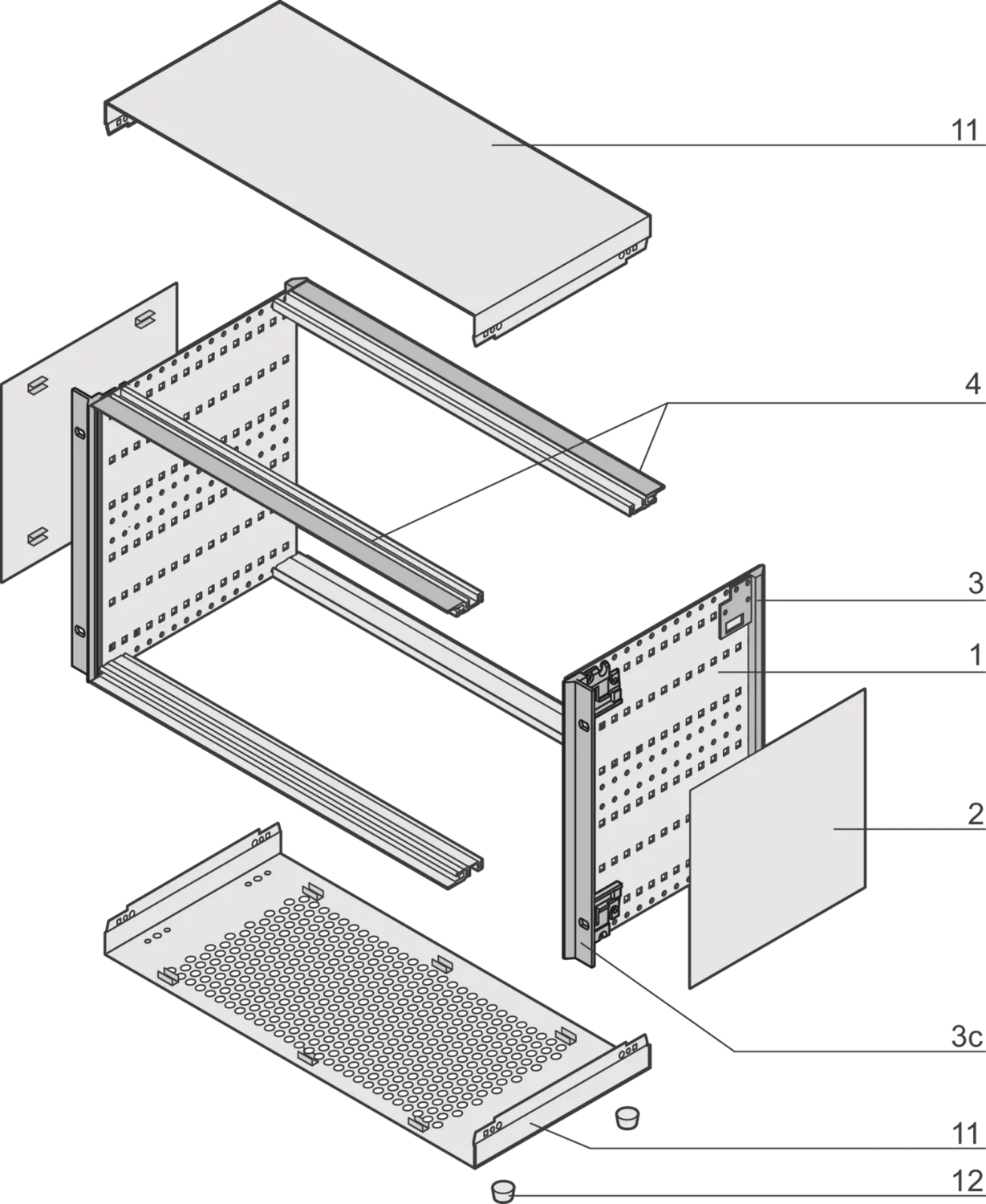

Комплектность поставки

Поставка данного товара включает в себя следующие товары:

Item	Описание	Количество
1	Боковая панель, Al, 2 мм, пассивированная	2
2	Боковая панель, алюминий, 1 мм, видимые поверхности окрашены порошковой краской, RAL 9006	2
3	Задняя окантовка, литье под давлением, порошковое покрытие, RAL 7016	2
3a	19" кронштейн, литье под давлением, порошковое покрытие, RAL 7016	2
3c	19" монтажный угол, литой алюминий, порошковое покрытие, RAL 7016	2
4	Горизонтальная рейка, тип H-LD, алюминий, видимые поверхности покрыты порошковой краской, RAL 7016, собраны на лицевой стороне сверху и снизу, для применения в IEEE	2
4a	Горизонтальная рейка, тип H-LD, алюминий, видимые поверхности покрыты порошковой краской, RAL 7016	2
11	1 Верхняя крышка и основание, Al, 1 мм, внутренние поверхности токопроводящие, видимые поверхности окрашены порошковой краской, RAL 9006, с подключением GND/заземления, верхняя крышка и основание с вентиляционным гребнем	2
12	Ножка корпуса с защитой от скольжения, UL 94 V-0, PC черный	4
13	Воздушные фильтры	2
14	Набор крепежных материалов	1
