RATIOPAC PRO 19"6U 84HP 375D

арт. 24571-538

РАТИОПАК ПРО 19" 6U 84HP 375D

Запрос

Описание

Корпус nVent SCHROFF RatiopacPRO обеспечивает защиту электроники для установки в 19-дюймовых решениях и отдельных сборках. Гибкий в установке и надежный корпус легко преобразуется из настольного решения в решение для установки в 19-дюймовый шкаф и поддерживает четыре варианта исполнения. В этом варианте корпуса предусмотрены монтажные кронштейны для установки в 19-дюймовый шкаф.

Корпуса для индивидуальной сборки с 19" стандартными компонентами или особым внутренним креплением, например, на монтажной панели
Предназначен для ручек устройств для извлечения/вставки в соответствии с IEC 60297-3-102 и IEEE 1101.10 для систем CompactPCI и VME64x
Возможность дооснащения ЭМС-экранирования

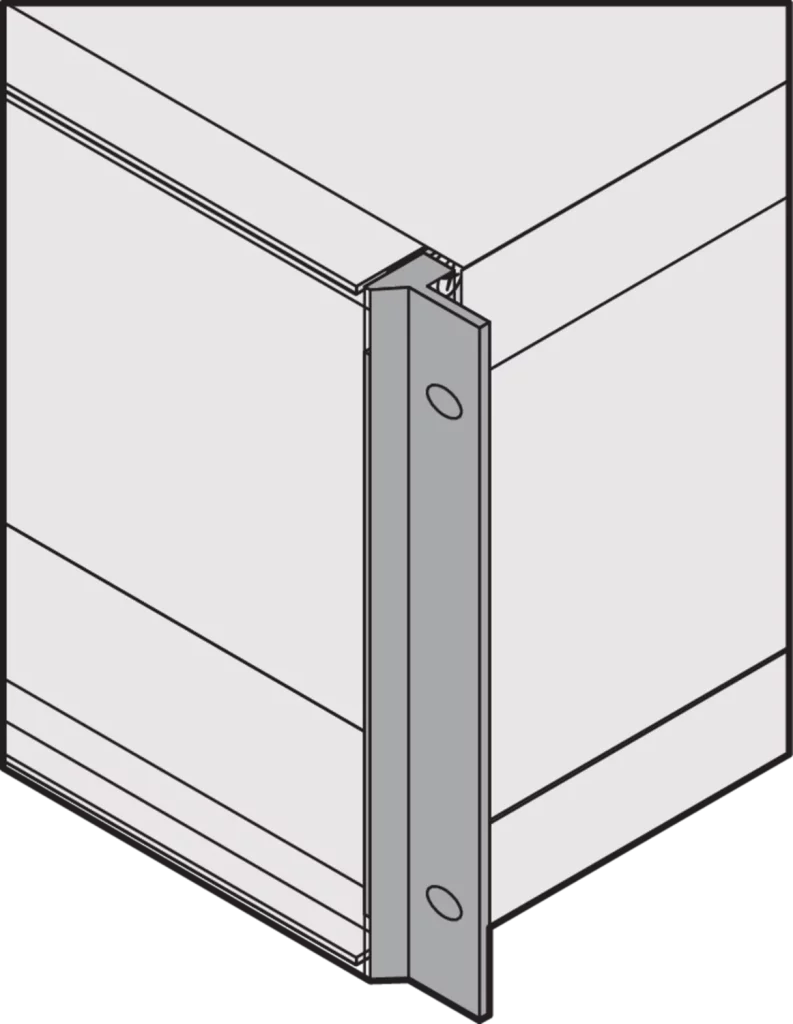

Вариант с 19" монтажными кронштейнами
Для плат глубиной 160 мм, 220 мм, 280 мм, 340 мм (в зависимости от глубины корпуса)
Симметричная конструкция, идентичные передняя и задняя стороны
Нет видимых винтов, элементы оболочки снимаются без инструментов
В соответствии с DIN EN 62368-1

Читать подробнее Читать меньше

Характеристики изделия

Data Copied

Metric
|

Imperial

Дополнительные сведения об изделии

Модификации (специальные цвета или размеры).

Индивидуальные решения (вырезы в верхней крышке, панели основания или боковых панелях).

Услуга сборки при заказе от 1 шт.

Сертификаты

Комплектность поставки

Поставка данного товара включает в себя следующие товары:

Item	Описание	Количество
1	Боковая панель, AI, 2 мм, пассивированная	2
2	Боковая панель, алюминий, 1 мм, видимые поверхности окрашены порошковой краской, RAL 9006	2
3	Задняя окантовка, литье под давлением, порошковое покрытие, RAL 7016	2
3a	Передняя панель, литой алюминий, порошковое покрытие, RAL 7016	4
3c	19" монтажный кронштейн, алюминиевое литье, порошковое покрытие, RAL 7016	2
4	Горизонтальная рейка, тип H-LD, алюминий, видимые поверхности покрыты порошковой краской, RAL 7016, собраны на лицевой стороне сверху и снизу, для применения в IEEE	2
4a	Горизонтальная рейка, тип H-LD, алюминий, видимые поверхности покрыты порошковой краской, RAL 7016	2
11	Верхняя крышка и опорная плита, Al, 1 мм, внутренние стороны проводящие, видимые поверхности окрашены порошковой краской, RAL 9006, с соединениями GND/заземления, опорная плита с вентиляционной сотовой решеткой	2
12	Ножка корпуса с защитой от скольжения, UL 94 V-0, PC черный	4
13	Набор крепежных материалов	1
