PIU2 3U 4HP EXTR.HANDLE
арт. 20848-686
PIU2 3U 4HP ДОПОЛНИТЕЛЬНАЯ РУЧКА
Описание

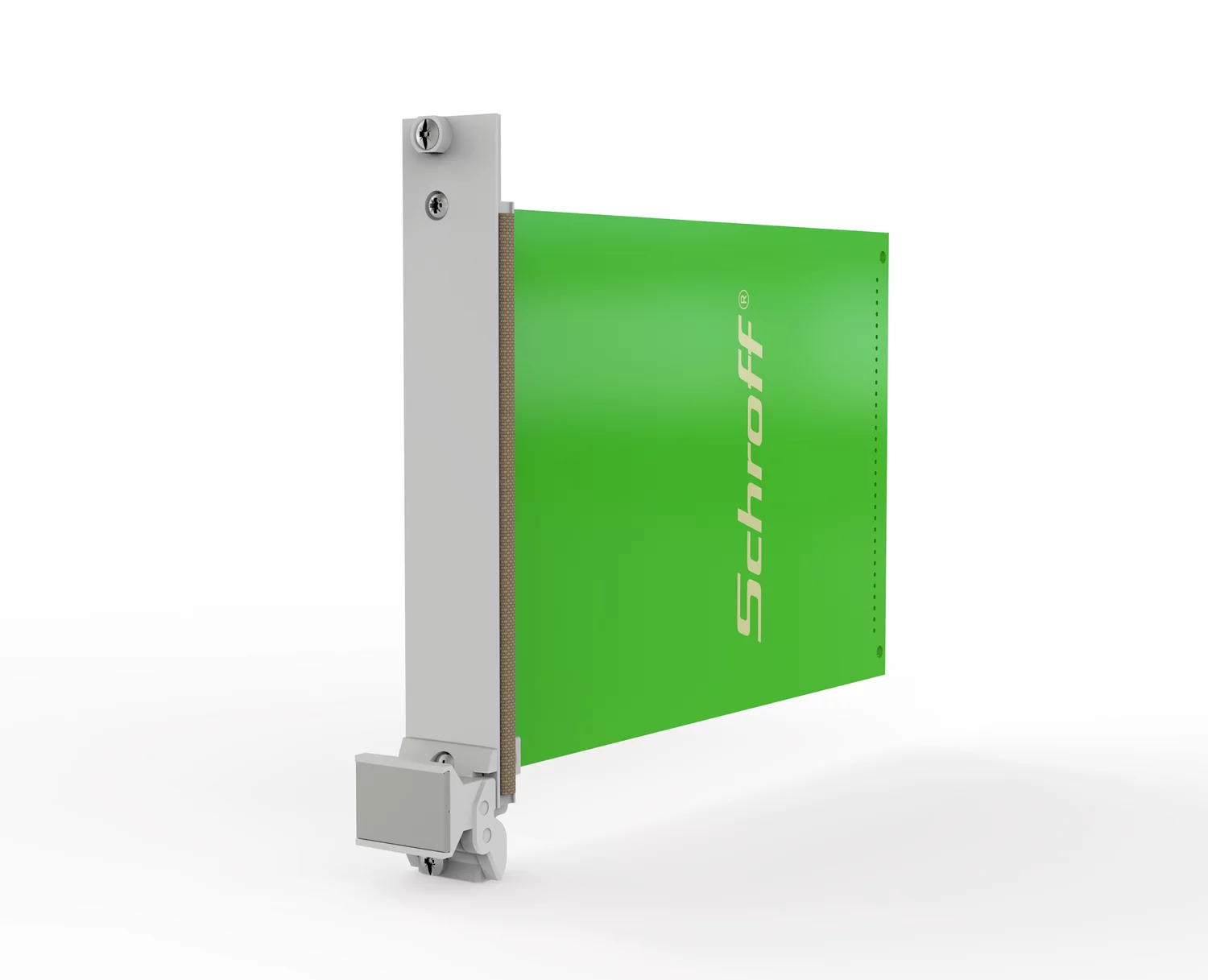

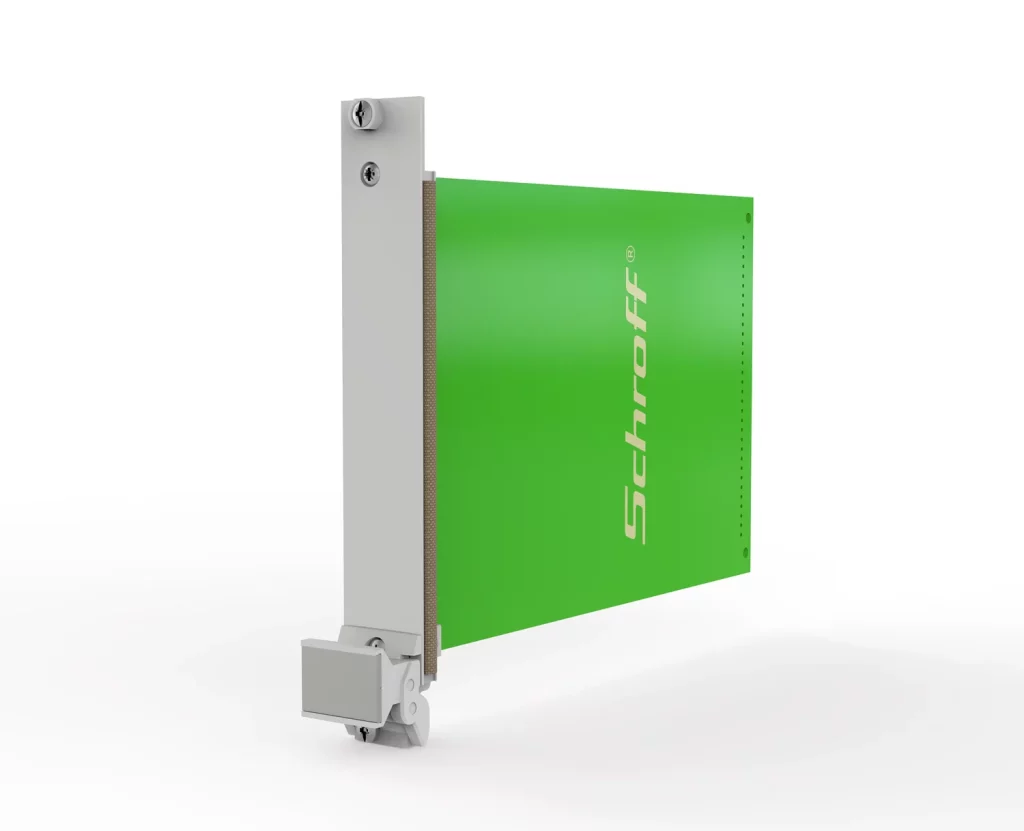

Сменный модуль с ручкой для извлечения 2 и U-образной передней панелью. Серая ручка собрана на передней панели. На U-образной панели возможна сборка текстильного уплотнителя. Ручка предварительно собрана.
- Передняя панель, U-образный профиль, экранированный
- Ручка с функцией извлечения
Характеристики изделия
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Ручка вытяжки, трапециевидная, тип 2; рычаг, PC, светло-серый, (RAL 7035); узел Zn литой, оцинкованный | 1 | |
| 2 | Ручка вытяжки, трапециевидная, тип 2, рычаг: PPE, светло-серый, RAL 7035, узел Zn литой, оцинкованный | 1 | |
| 3 | Винт с плоской головкой M2.5 x 6, никелированный | 1 | |
| 4 | Передняя панель U, Al, анодированная передняя часть, проводящая задняя часть | 1 | |
| 5 | Винт Pozidrive с головкой M2.5 x 8, St, никелированный | 1 | |
| 6a | Винт с воротком Pozidrive M2.5 x 12.3, St, никелированный | 2 | |
| 7 | Рукав, PA, серый | 1 | |
| 8 | Шайба A 2.7, DIN 125 | 2 | |
| 9 | Винт с головкой под ключ Torx M2.5 X 6, St, никелированный | 2 | |
| 10 | Кронштейн для платы, литье под давлением Zn | 1 | |
| 11 | Текстильная ЭМС прокладка, сердцевина: пена, рукав: текстильная оболочка, Cu-Ni-покрытие | 1 |
Ресурсы
Руководство по установке / Инструкция
User Manual - PIU Plug in unit with extractor handle Type 2
User Manual - ACCESSORIES EMC Textile Gasket
