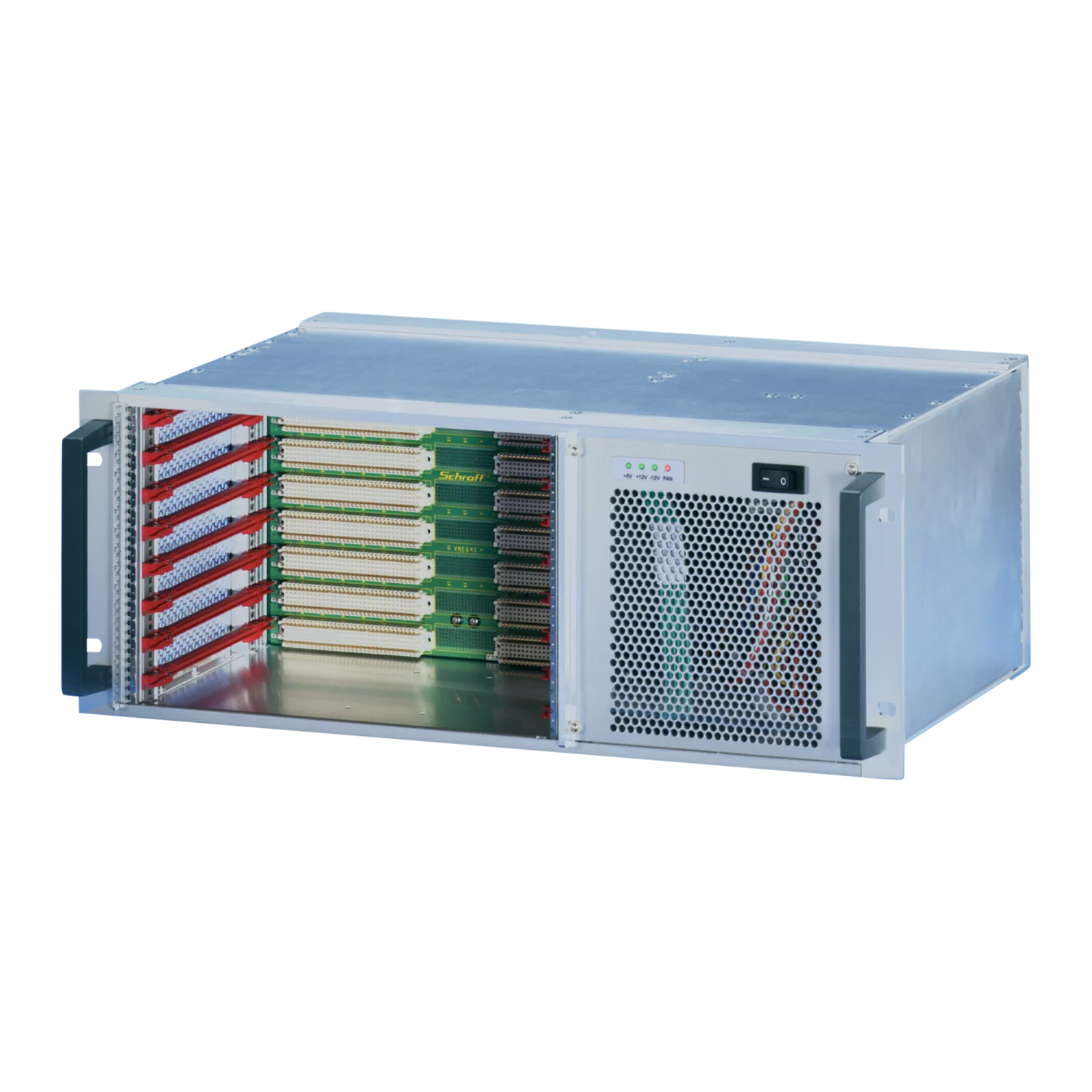

SUBR VME 64X 4U 84HP 8SL HOR
арт. 20836-416
SUBR VME 64X 4U 84HP 8SL ГОР
Описание
Система VME64x для 8 горизонтально установленных плат VME64x 6 U, 160 мм. Опция заднего входа/выхода. Питание системы осуществляется от блока питания на открытой раме.
- Система в соответствии с IEC 60297-3-101, 102, 103; IEEE 1101.1, 1101.10/11; объединительная плата соответствует VITA 1.1-1997 .
- Блок питания, открытая рамка, 560 Вт (400 Вт при < 180 В переменного тока)
- Задняя панель VME64x8, 6 U, без разъема P0
- Отвод тепла 2 вентиляторами, охлаждение спереди и сбоку; регулировка температуры с помощью модуля управления вентиляторами (FCM)
- Модуль отображения рабочих напряжений постоянного тока, сигнализации о работе вентилятора и температуры .
Характеристики изделия
Дополнительные сведения об изделии
Модифицированные системы доступны по запросу.
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Экранированное шасси 19", Al; с перфорированными боковыми панелями и передними ручками (RAL 7016) | 1 | |
| 2 | Передний слот; направляющие IEEE, включая ESD-зажимы (ESD-зажимы установлены справа), для горизонтального монтажа задних плат ввода/вывода (6 U, глубина 160 мм) | 8 | |
| 3 | Задний слот; направляющие IEEE, включая ESD-зажимы (ESD-зажимы установлены справа), для горизонтального монтажа задних плат ввода/вывода (6 U, глубина 80 мм) | 8 | |
| 4 | Задняя панель VME64x для 6 U плат, 8 слотов, без разъема P0 (артикул 23001-508) | 1 | |
| 5 | Блок питания, открытая рама; 560 Вт (400 Вт при < 180 В переменного тока; артикул 11098-212) | 1 | |
| 6 | Вентилятор; регулировка скорости в зависимости от температуры | 2 | |
| 7 | Модуль управления вентилятором (FCM) для контроля/регулирования вентилятора (артикул 23207-021) | 1 | |
| 8 | Передняя панель с вентиляционными отверстиями, 4 U; дисплейный модуль, сетевой выключатель | 1 | |
| 9 | Вход сети переменного тока (вилка IEC 320-C14), сетевой фильтр, сетевой предохранитель | 1 | |
| 10 | Жгут кабелей для подключения всех компонентов системы | 1 |
Ресурсы
Руководство по установке / Инструкция
User Manual - ACCESSORIES AC input module with filter
User Manual - VME64x-based systems 4 U
8 slot
with rear I/O
Сертификация регулирующего органа
Declaration of Conformity - Systems
