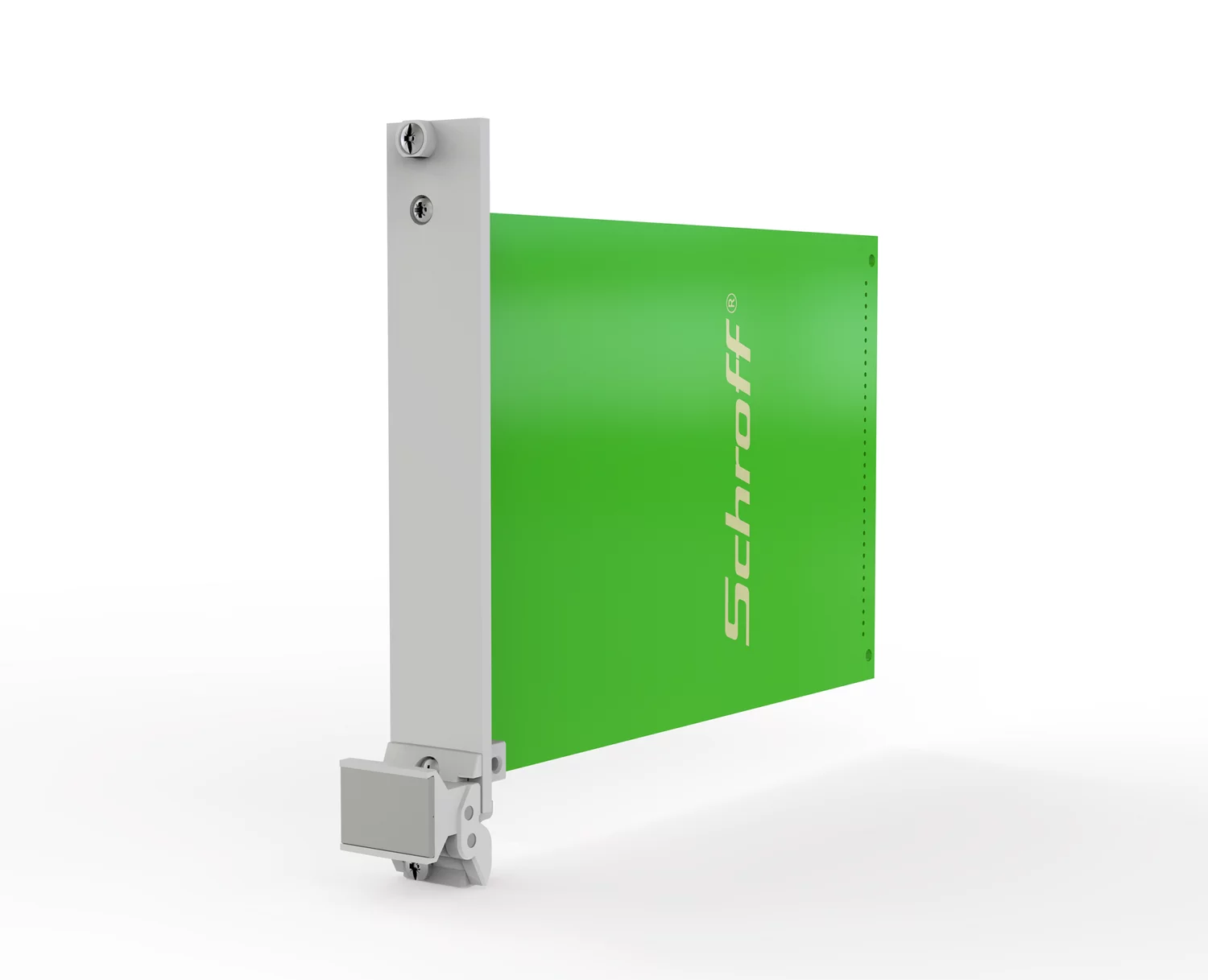

PIU2 3U 4HP EXTR.HANDLE
арт. 20817-860
PIU2 3U 4HP ДОПОЛНИТЕЛЬНАЯ РУЧКА
Описание
Сменный модуль с ручкой для извлечения типа 2 и U-образной передней панелью. Серая ручка собрана на передней панели. Ручка типа 2 поставляется в предварительно собранном виде.
- Передняя панель, плоская, неэкранированная
- Ручка с функцией извлечения
Характеристики изделия
Сертификаты
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Ручка вытяжки, трапециевидная, тип 2; рычаг, PC, светло-серый, (RAL 7035); узел, литье под давлением Zn, оцинкованный | 1 | |
| 2 | Ручка вытяжки, трапециевидная, тип 2, рычаг: PPE, светло-серый, RAL 7035, узел: Zn литой, оцинкованный | 1 | |
| 3 | Винт с плоской головкой M2.5 x 6, никелированный | 1 | |
| 4 | Передняя панель, Al, 2,5 мм передняя часть: анодированная, задняя часть: хромированная радужно-зеленая | 1 | |
| 5 | Винт с потайной головкой Pozidrive, M2.5 × 8, St, никелированный | 1 | |
| 6a | Винт с внутренним шлицем Pozidrive, M2.5 x 12.3, St, никелированный | 2 | |
| 7 | Рукав, PA, серый | 1 | |
| 8 | Шайба A 2.7, DIN 125 | 2 | |
| 9 | Винт с головкой под ключ Torx M2.5 x 6, St, никелированный | 2 | |
| 10 | Опора для платы, литой цинк | 1 |
Ресурсы
Руководство по установке / Инструкция
User Manual - PIU Plug in unit with extractor handle Type 2
