PXI-E 5380D-18H16T
арт. 14579-042
PXI-E 5380D-18H16T
Описание
Настольное шасси PXI Express для одного системного контроллера PXI Epress с мощностью до 16 л.с. и 17 плат PXI или PXI Express с шириной 4 л.с.
.

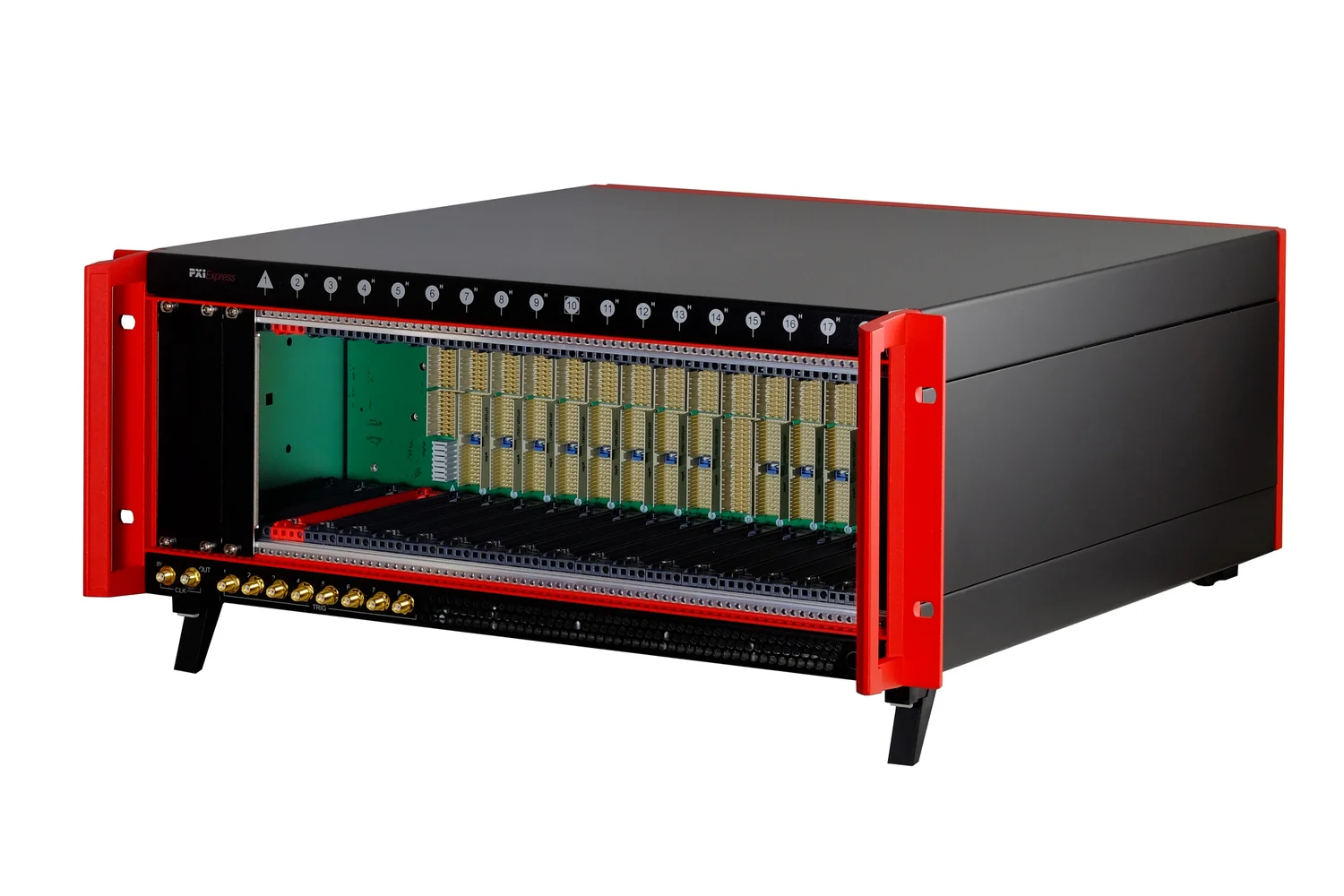

- Настольное шасси PXI Express, 4 U, 84 HP, с ручками и 19-дюймовыми монтажными скобами .
- 1 системный слот PXI Express шириной 16 HP, 1 слот PXI Express Timing и 16 гибридных слотов .
- Коммутация Gen 3 PCIe с двухканальным (1x16 и 1x8) системным слотом
- Мощная концепция охлаждения с низким уровнем шума вентилятора, 80 Вт на слот при повышении температуры на 15K

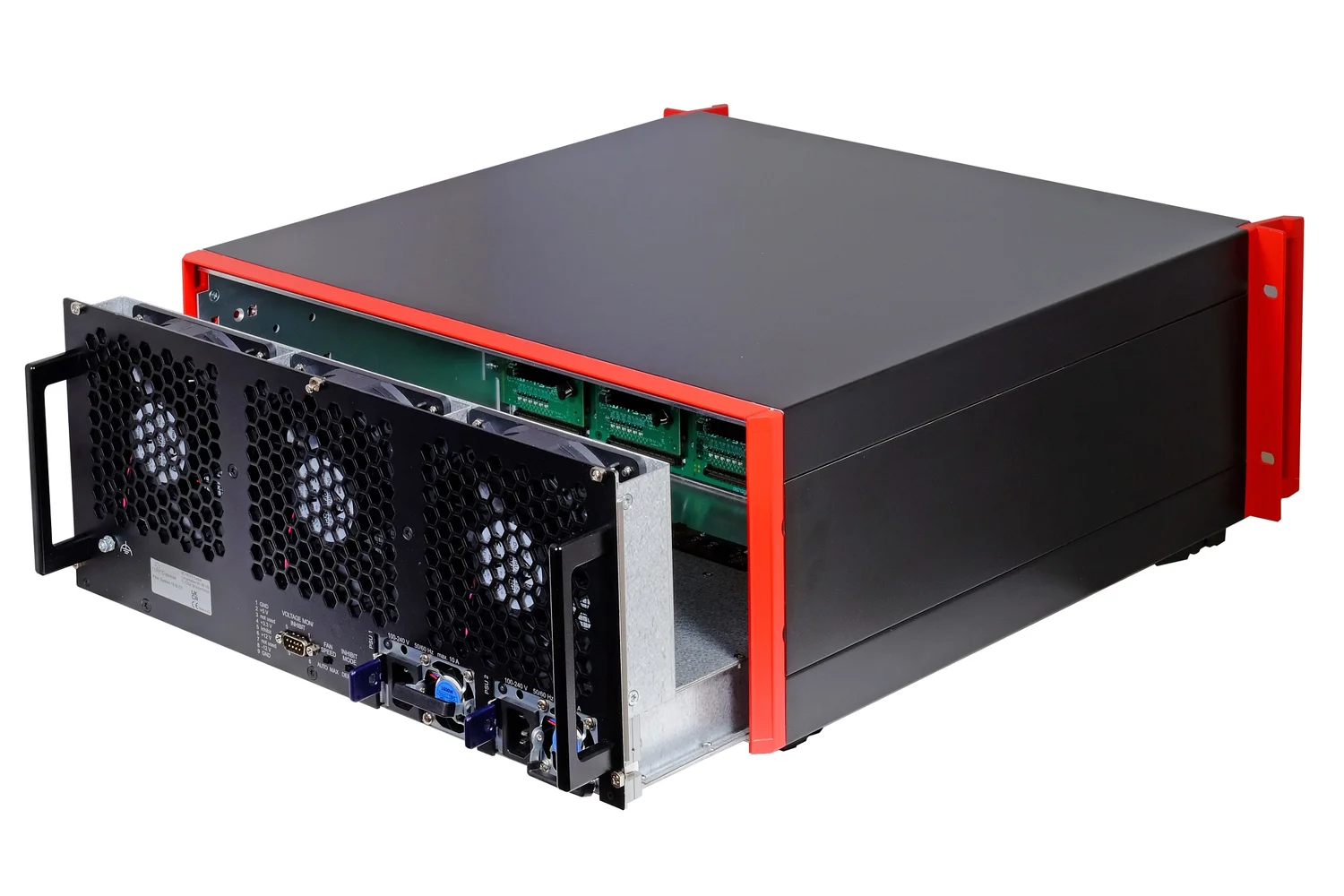

- Воздушный поток снизу вверх с вентиляторами с регулируемой температурой; встроенный модуль мониторинга шасси (CMM)

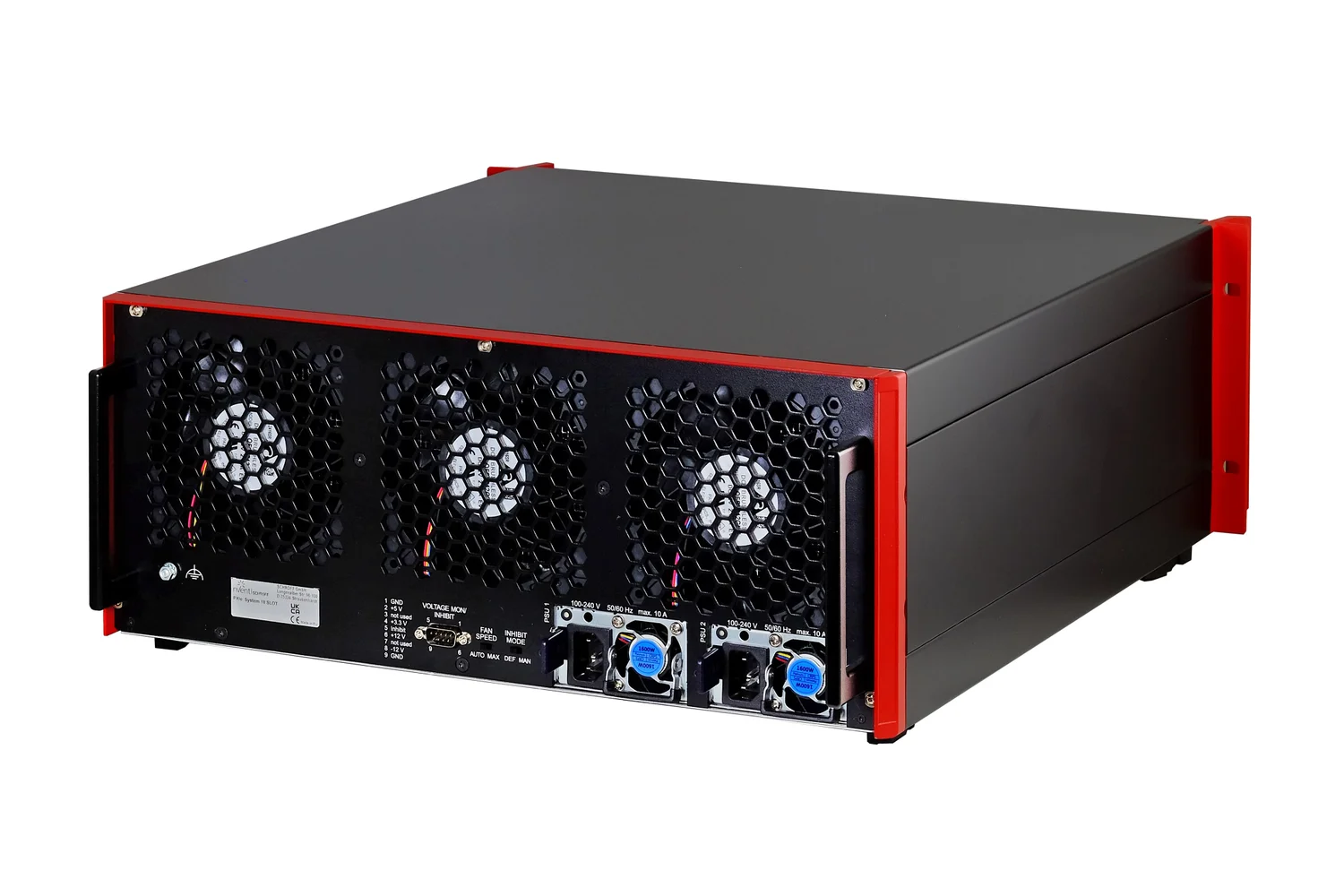

- Широкополосный вход переменного тока с сетевым выключателем на задней панели, кнопка питания на передней панели (сверху) Входы/выходы внешних часов 10 МГц на задней панели .
- Линии входа/выхода триггера через разъем SMA на передней панели .
Характеристики изделия
Дополнительные сведения об изделии
Система в соответствии с IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); объединительная плата, соответствует PICMG rev. 3.0 и PXI-5
Модифицированные системы доступны по запросу
Комплектность поставки
Поставка данного товара включает в себя следующие товары:
| Item | Описание | Количество | |
|---|---|---|---|
| 1 | Шасси RatiopacPRO с ручками; 4 U, 84 HP, глубина 466 мм; экранированное; откидывающиеся ножки | 1 | |
| 2 | Передний паз; направляющие IEEE, вкл. ESD-зажимы (ESD-зажимы собраны внизу спереди), для вертикальных плит (3 U, глубина 160 мм) | 18 | |
| 3 | Задняя панель PXIe, 18 слотов, системный слот слева | 1 | |
| 4 | Модуль коммутатора PCIe 48 дорожек, PCIe Gen 3, устанавливается на задней стороне объединительной панели | 4 | |
| 5 | Модуль моста PCIe-PCI, PCIe x1 — 32-бит 33 МГц, устанавливается на заднюю панель с обратной стороны | 2 | |
| 6 | Модуль синхронизации PXI Express Clock Module, CLK PXI-1 и PXI-5, устанавливается на задней стороне объединительной панели | 1 | |
| 7 | Триггерные мосты PXI, установленные на задней стороне объединительной панели | 3 | |
| 8 | Источники питания 2x 900 Вт, подключаемые сзади; широкий диапазон входного сигнала 100 … 240 В ПЕРЕМЕННОГО ТОКА | 2 | |
| 9 | Плата распределения питания с выходом: 3,3 В / 65 А, 5 В / 30 А, 12 В / 125 А, — 12 В / 2 А; 5 В aux / 3 А | 1 | |
| 10 | 120 мм вентиляторы | 3 | |
| 11 | Модуль мониторинга шасси, CMM | 1 | |
| 12 | Кнопка питания | 1 | |
| 13 | Внешний выход 10 МГц REF-часов через разъем BNC | 1 | |
| 14 | Дополнительный источник REF-часов 10 МГц через разъем BNC | 1 |
Ресурсы
Firmware
PXIe Initial Setup File
Каталог
CompactPCI Systems
Руководство по установке / Инструкция
User Manual PXIe 18-slot System 14579-042
Спецификация
PXIe System 14579-042 Data Sheet
